详细介绍
产品功能
捷米特JM-DP-PA是一款自主研发的工业级网关，ProfibusDP转ProfibusPA耦合器模块是在Profibus DP和Profibus PA的物理链路间进行双向转换的设备。使Profibus DP主站可以对PA现场设备进行通信，而无需其它任何组件。
广泛应用
捷米特JM-DP-PA应用于PROFIBUS接口的设备，在汽车制造、机械加工等离散制造行业，捷米特JM-DP-PA可连接自动化生产线上的各种设备，如机器人、数控机床、自动化输送系统等。通过PROFIBUS DP 和PROFIBUS PA协议转换，实现设备之间的高速、稳定数据通信，精准控制生产流程，提高生产效率和产品质量。

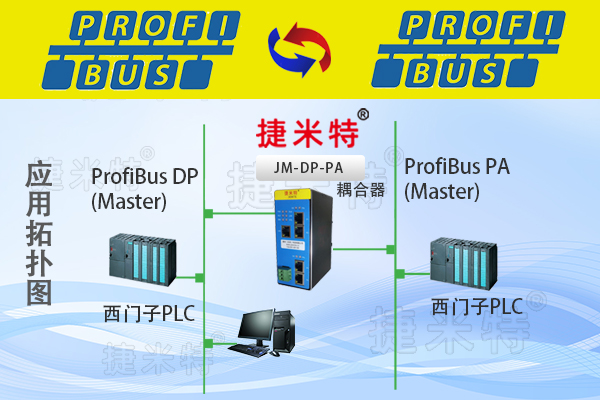

捷米特JM-DP-PA拓扑图
技术参数
- Profibus PA转ProfibusDP耦合器模块使用32-Bit MCU，频率可达80MHz；
- 使用Siemens公司PA总线专用芯片；
- Profibus PA、Profibus DP、电源三端电气隔离；
- 电源输入具备反接、过流、过热保护功能；
- 具备LED 状态指示灯，方便用户查看状态；
- 内置独立看门狗，增强设备抗干扰能力；
- Profibus DP波特率：45.45kbps；
- Profibus PA波特率：31.25kbps；
配置方法
- 连接设备与上电：正确连接电源，网线插入CFG配置口将捷米特JM-DP-PA与PC相连，给网关上电.
- 打开配置软件进行配置：打开配置软件，根据需求在配置软件中对网关的485总线参数等进行配置，如波特率、数据位、停止位、奇偶校验等，需保持与从站通讯手册中的设置一致.
- 下载配置：将配置下载到ProfibusDP转Profibus PA耦合器模块中.
- 连接主站控制器与网关模块：将主站控制器与网关模块进行连接2.
- 检查连接状态：等待网关与PLC之间建立连接，此时ECT指示灯常绿；网关模块Modbus侧通讯正常后，Tx、Rx绿色指示灯闪烁.
电器参数
供电：24VDC(±5％)，最大功率3.5W
安装方式: DIN-35mm导轨
防护等级：IP20
工作环境温度：-45～85℃，湿度≤95%
