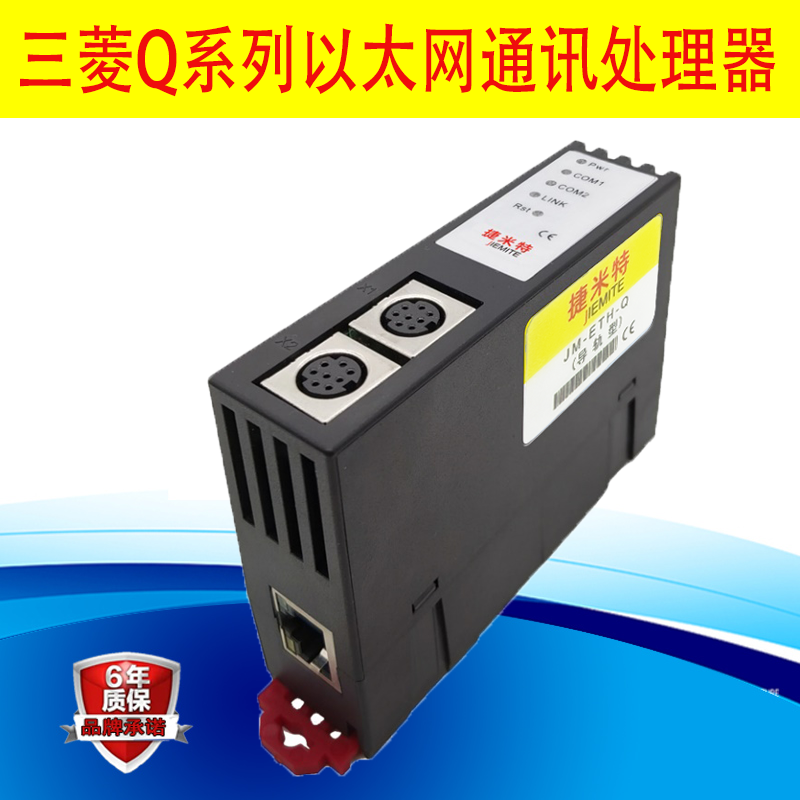

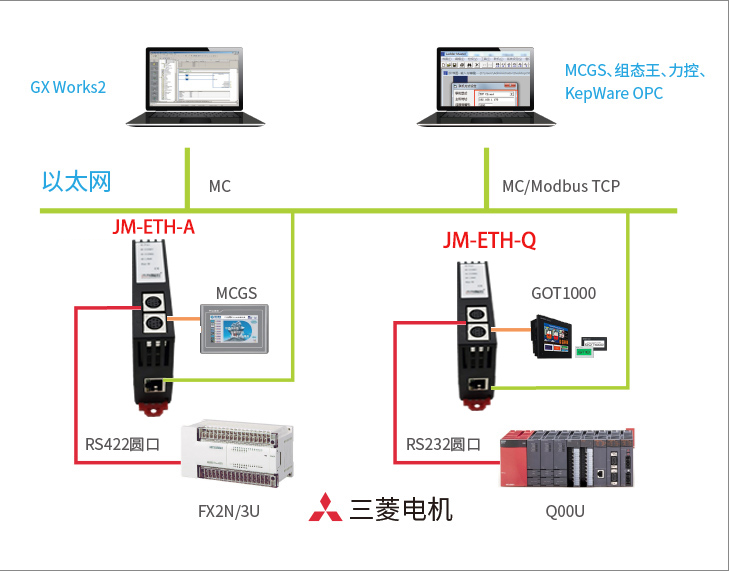

JM-ETH-Q 采用模块化设计，不占用 PLC 编程口，即编程软件/上位机软件通过以太网对PLC 数据监控的同时，触摸屏可以通过复用接口 X2 与 PLC 进行通讯。



1. 功能和应用领域

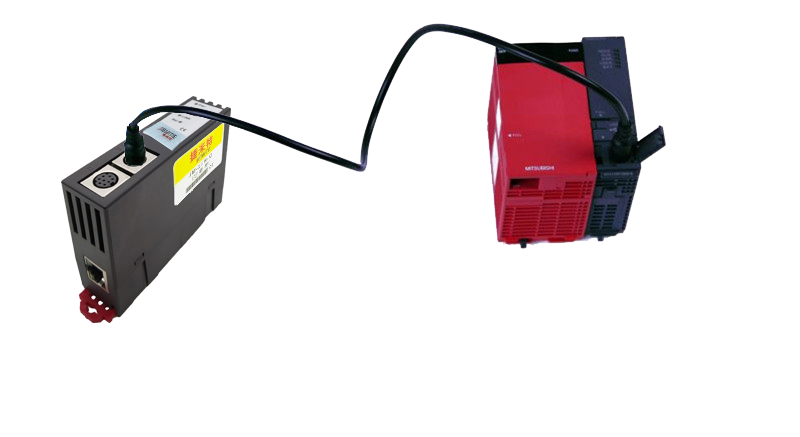

1、安装在 35mm 的导轨上，COM1 口直接连接至Q 的 MD6 编程通讯口，并扩展一个 COM2 口用于触摸屏通讯。JM-ETH-Q 可直接从 Q 编程通讯口获取电源，也可外接 24VDC 电源。

2、集成 WEB 服务器，通过网页可设置设备参数和运行诊断，并设置登录保护密码，防止篡改配置数据。

3、对Q 编程通讯口波特率自动调节，可以适应大数据量通讯的需求。

4、实现与 MELSOFT 产品（GX Works2、GX Developer 等）的以太网通讯，通过以太网进行程序的读出/写入（包括 RUN 中写入功能）/比对，可编程控制器运行监视等功能。

5、支持 MC 以太网协议（MELSEC Communication Protocol）通信，可以通过上位机系统对可编程控制器进行软元件数据的读出/写入，通过上位机软件（组态王、MCGS、力控、WinCC、KepWare OPC 服务器等）选择三菱以太网驱动后，方便快捷访问。

6、集成 ModbusTCP 服务器，支持 FC1、FC2、FC3、FC5、FC15、FC6、FC16，Modbus 数据区自动映射至Q 数据区。

7、特定的 YCNetTCP/IP 协议直接映射到计算机串行端口，支持上位软件（编程软件 GXWroks2、组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC 服务器等）方便快捷访问。

8、采用 MC 通信协议或者端口映射的方式，皆可实现高级语言（如 VB、VC、C#等）编程，实现与三菱Q 的数据通讯，方便开发生产管理系统。

9、支持 OPC 通道的 SCADA（上位组态软件）以 OPC 方式与 Q 通讯。

10、可实现 MELSOFT、MC、YCNetTCP 透传、ModbusTCP 连接方式，允许 6 台 PC 同时采集 PLC 数据，且连接协议方式任意使用。

11、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。
