产品功能特点

• 双核240MHz高性能MCU
• RS232或RS485接口可选
• 5~36V宽电压供电
• 可选双网口设计，支持串口服务器的级联，可以级联为8串口、12串口、16串口
• 万次PING延时均值小于1ms
• RS485串口光耦隔离，隔离电压1500V
• 双看门狗守护
• 可以实现4路TCP/IP协议到RS485的转化
• 每个串口支持双路Socket通信，且两路Socket功能完全相同
• 支持TCP/UDP客户端、服务器，HTTP客户端，MQTT
• 支持对接阿里云、百度云、移动Onenet
• 支持ModbusTCP/RTU协议转换
• 支持参数批量导出、导入
• 4路串口可以配置为不同的波特率
• 支持网页升级、远程升级，支持Web浏览器配置、支持DHCP动态获得IP、DNS协议连接域名服务器地址
• 导轨型安装、背板挂耳安装、桌面型挂耳固定安装三种方式可选
• 自切换10/100Mbps网口
• 具有存储型Modbus网关特性，也可以作为非存储型Modbus网关使用
• 作为TCP服务器支持30个TCP连接，作为TCP客户端支持7个目的IP

产品简介

1.1 概述

JM-RS04系列产品为可实现串口与网口互传的数据终端。采用主频高达240MHz的双核高性能MCU，支持宽电压（5~36V）供电，每路串口对应两路Socket，每路Socket均支持TCP/UDP透传、HTTP Client、MQTT等协议，支持SSL/TLS数据加密可满足对数据安全的要求。4串口485服务器每路串口对应两路Socket，每路Socket均支持TCP/UDP透传、HTTP Client、MQTT等协议，兼容RS485-TCP/IP-5443D等设备协议。

优异的硬件性能、丰富的软件功能可使本产品应用各种行业和复杂的场景，如电力电子、智能仪表和能耗监控；作为物联网网关作为设备和云端的通讯桥梁；各类自动化PLC的远程监控和程序下载；各类组态软件和设备通讯接口；门禁安防领域设备联网；
医疗设备的联网信息采集等等。



产品典型应用如图 1：



图 1网络拓扑图





1.2 规格参数

表格 1规格参数

	条目	参数
电气参数	尺寸	128*79*23mm（不含侧耳及端子）
	工作温度	-40 ~ 85℃
	工作湿度	5% ~ 95%
	供电接口	DC插座(5.0mm)
	供电电压	5~36V
	供电电流	65mA@12V
	网口 * 1	RJ45 10/100M自适应（可升级2个网口）
串口（4路）	接口类型	串口：RS485/RS232  3P拔插式端子(5.08mm)
	波特率	1200 ~ 460800bps
	校验位	NONE/ODD/EVEN
	数据位	7、8
	停止位	1/2
	硬件流控	NFC或485
LED	Power	电源指示
	Work	工作状态指示灯
	TX1	串口1 Tx指示灯
	RX1	串口1 Rx指示灯
	TX2	串口2 Tx指示灯
	RX2	串口2 Rx指示灯
按键	Reload	长按3秒以上恢复默认参数
软件功能	网络协议	DHCP/DNS/TCP/UDP/HTTP/ICMP/SSL/TLS/MQTT
	透传协议	TCP Client/Server UDP Client/Server MQTT
辅助功能	内置网页	支持参数设置，固件升级
	AT指令	串口AT/网络AT
	局域网搜索	搜索设备，可执行网络AT命令
	设备维护	串口升级、网络升级、异常处理

1.3 尺寸图

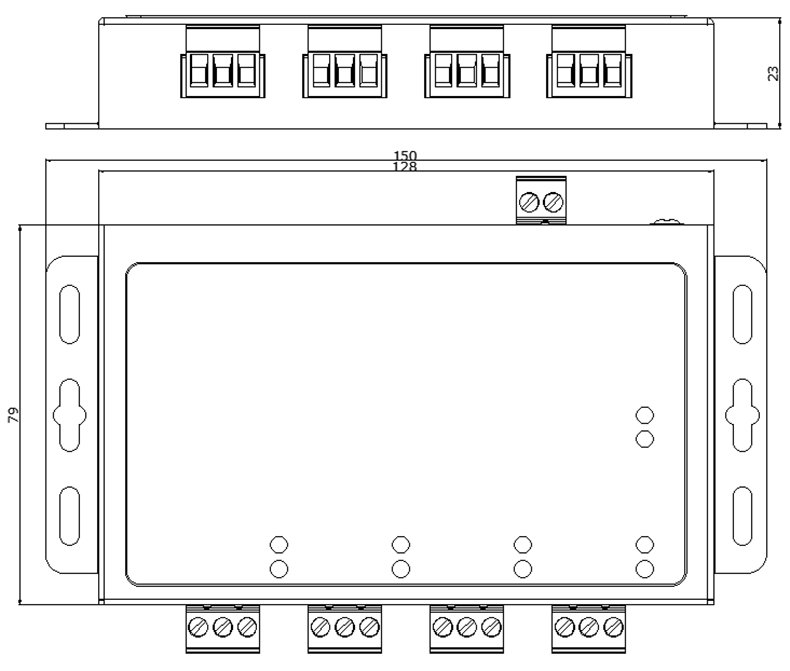

图 2尺寸图

1.4 硬件接口

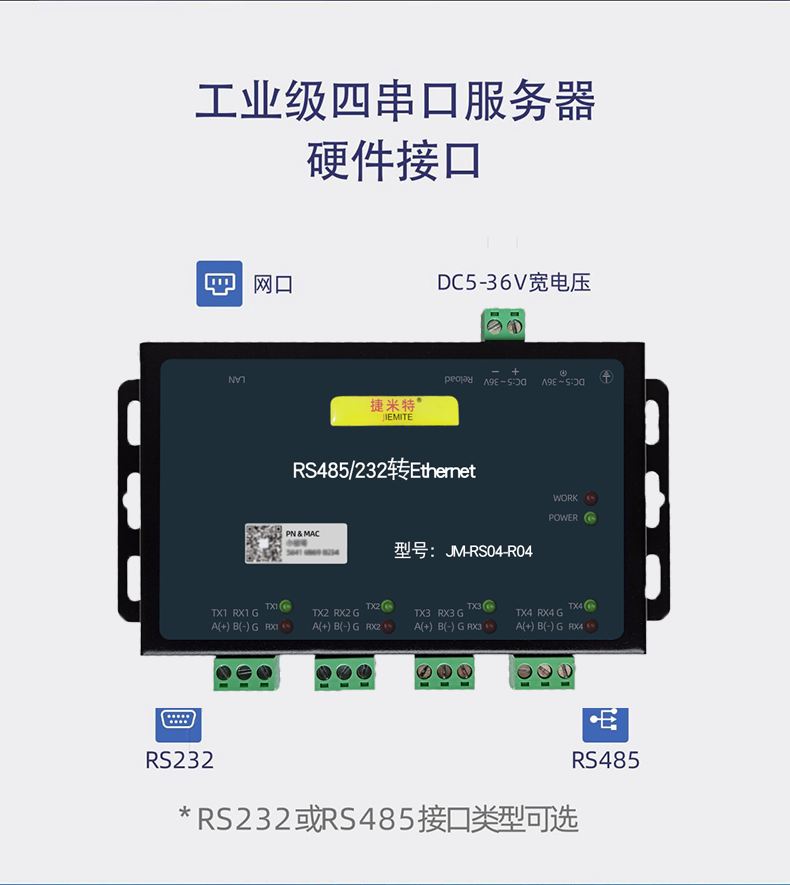

图 3硬件接口
