EtherCAT远程分布式IO模块系统简介

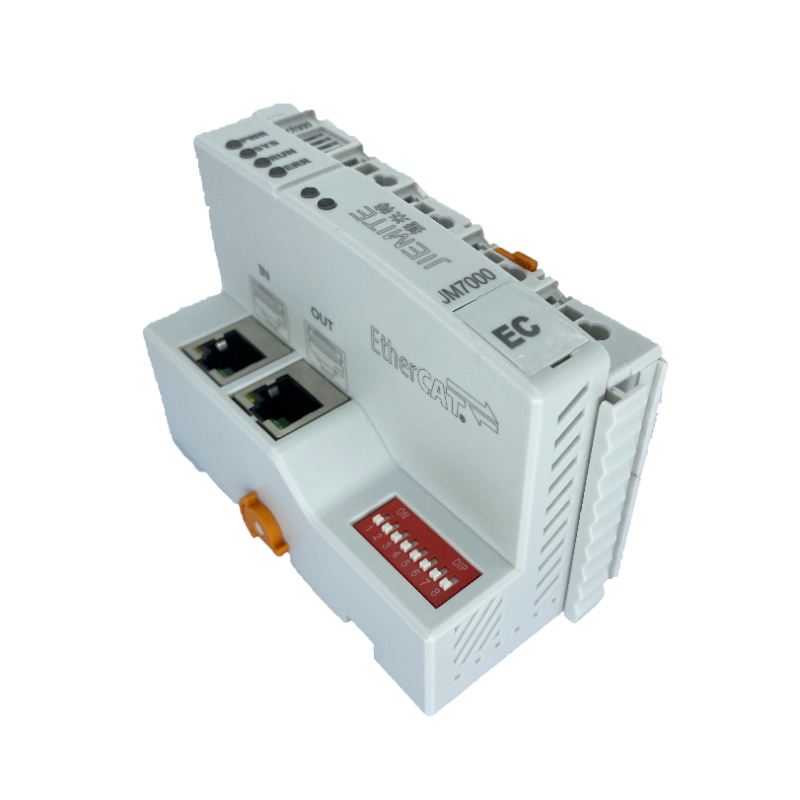

JM7000 Ethercat总线耦合器是捷米科技新推出的基于EtherCAT总线自主研发的高性能总线通用远程分布IO模块，为用户节约成本，简化配线，提高系统可靠性，这些IO端子模块可以通过模块化的方式进行扩展。
JM7000 Ethercat耦合器：EtherCAT（以太网控制自动化技术）是一个开放架构，以工业以太网为基础的现场总线系统，其名称的CAT 为控制自动化技术（Control Automation Technology）字首的缩写；内置2000mA电源，自用并给后续模块供电；组态简单，可适配TwinCAT、Codesys、欧姆龙、Ethercat板卡等绝大部分EtherCAT主站；IN/OUT两路以太网总线接口，体积小巧。
JM7000 Ethercat总线耦合器可连接所有的总线端子模块。多可连接32个输入/输出端子模块。此系列IO适用于现场点数多，信号种类多集中控制。就用户而言，模拟量输入/输出信号的处理方式与其它种类信号的处理方式没有任何区别。控制器过程映像区内的信息以字节阵列格式显示，支持自动组态，无需在PC上设置参数。
插片式设计，根据插片顺序组态，输入输出互不影响
|
接口参数 | |
|
总线协议 |
Ethercat |
|
I/O站数量 |
≤32 |
|
级联拓扑数 |
≤65534 |
|
接口结构 |
RJ45*2 |
|
传输速率 |
100Mb/s |
|
电流消耗 |
约360mA |
|
站点距离 |
≤100m电源采用24V DC (-15%/+20%) |
|
电气隔离 |
有 |
|
电气隔离 |
1500 Vrms |
|
技术参数 | |
|
额定电压 |
24VDC(18~36V) |
|
输出功率 |
≤1700mA |
|
尺寸 |
100*69*48mm |
|
防护等级 |
IP20 |
|
工作温度范围 |
-40~85℃ |
|
相对湿度 |
95 %，无凝结 |

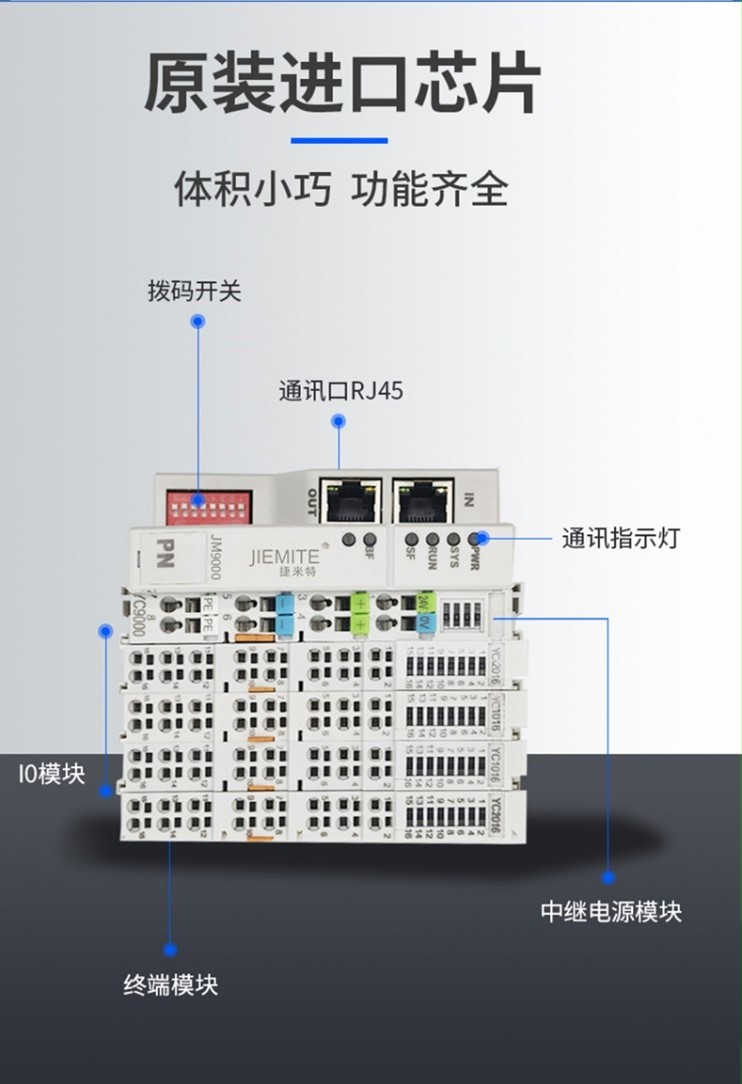

一个完整的控制系统由一个总线模块控制器、若干JM系列端子模块以及一个终端端子模块(JM0000)组成。其中，JM系列端子模块需在我司另行购买，终端端子模块随JM7000附赠。
JM系列可编程控制器扩展模块目前包括:数字量输入扩展模块、数字量输出扩展模块、模拟量输入扩展模块、模拟量输出扩展模块及其功能模块，具体的选型表如下表所示。
|
捷米特分布式IO系统选型表 | |
|
网络适配模块耦合器 | |
|
ProfiNet总线适配器 |
JM9000 |
|
EtherCAT总线适配器 |
JM7000 |
|
Modbus/TCP总线适配器 |
JM6000 |
|
DeviceNet总线适配器模块 |
JM9600 |
|
数字量输入模块 | |
|
8 通道数字量输入，PNP |
JM1008 |
|
8 通道数字量输入，NPN |
JM1108 |
|
16 通道数字量输入，PNP |
JM1016 |
|
16 通道数字量输入，NPN |
JM1116 |
|
数字量输出模块 | |
|
8 通道数字量输出，PNP |
JM2008 |
|
8 通道数字量输出，NPN |
JM2108 |
|
16 通道数字量输出，PNP |
JM2016 |
|
16 通道数字量输出，NPN |
JM2116 |
|
继电器输出模块 |
JM2604 |
|
模拟量输入模块 | |
|
16 位 4 通道电压输入模块，0~10 V |
JM3004 |
|
16 位 4 通道电流输入模块，4~20 mA |
JM3104 |
|
模拟量输出模块 | |
|
16 位 4 通道电压输出模块，0~10 V |
JM4004 |
|
16 位 4 通道电流输出模块，4~20 mA |
JM4104 |
|
高速计数模块 | |
|
1 通道高速计数模块（差分） |
JM5001 |
|
2 通道高速计数模块（24V/PNP） |
JM5002 |
|
2 通道高速计数模块（24V/NPN） |
JM5003 |
|
1 通道脉冲输出模块 |
JM5121 |
|
485总线模块 |
JM6002 |
|
功能模块 | |
|
增量电源模块2000mA |
PW1000 |
|
终端电阻模块 |
JM0000 |
|
RTD热电阻采集模块 | |
|
2通道热电阻（RTD）输入模块 |
JM3602 |
|
4通道热电偶（TC）输入模块 |
JM3604 |
|
联系人：15600100189（可加好友） | |

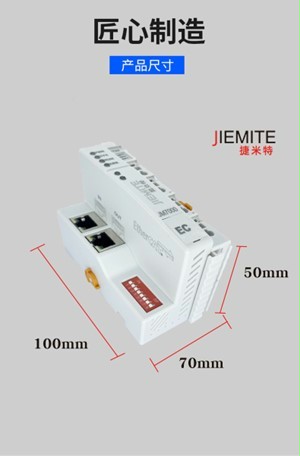

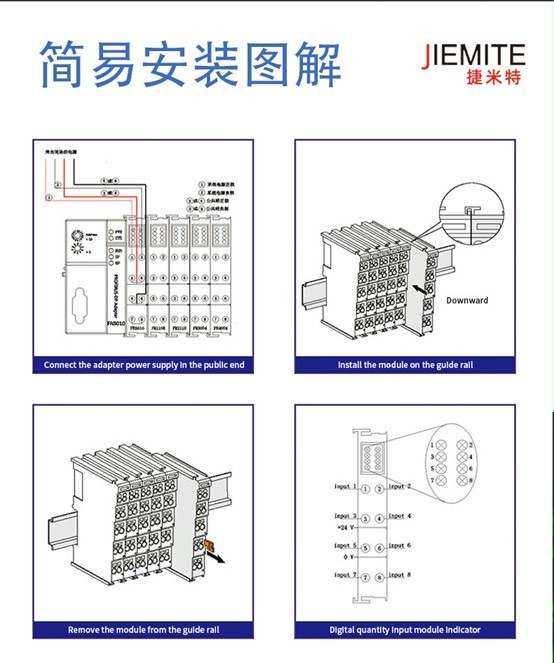

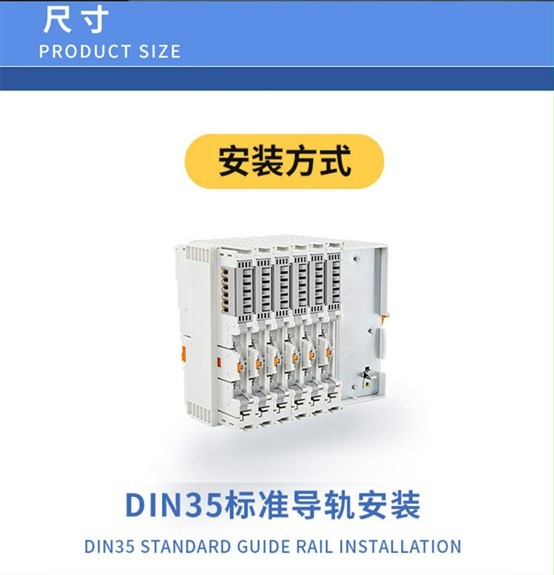

产品安装尺寸图
