产品介绍

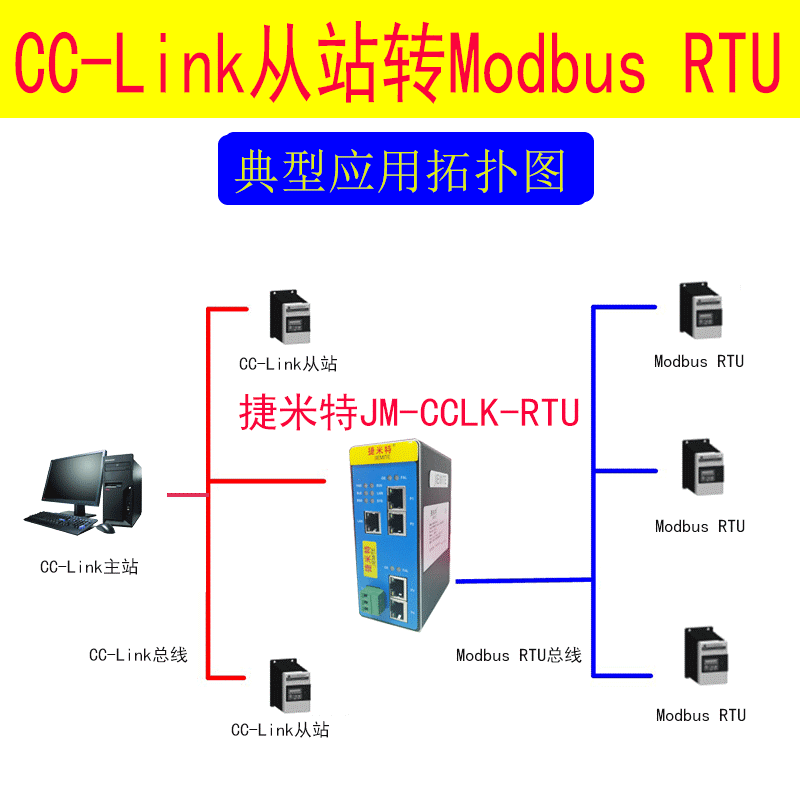

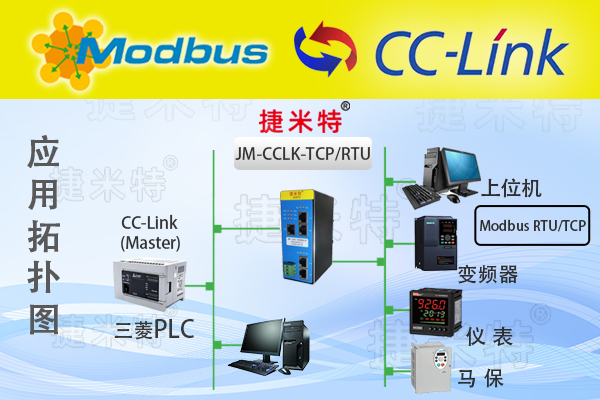

JM-CCLK-RTU是自主研发的一款CCLINK从站功能的通讯网关。该产品主要功能是将各种MODBUS-RTU设备接入到CCLINK总线中。
本网关连接到CCLINK总线中做为从站使用,连接到MODBUS-RTU总线中做为主站使用。
产品参数
技术参数
u 网关的CCLINK接口做为从站工作。
u 网关支持CCLINK Ver.1 。
u 网关最大支持输入输出各48字节 。
u 波特率支持:156K、625K、2.5M、5M、10M可选。
u 网关做为远程设备站工作。
l 网关的MODBUS接口做为主站工作。
l 网关的MODBUS接口通过RS485通讯。
l 网关的MODBUS波特率支持: 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。
l 网关的MODBUS字符格式及校验位:8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。
l 网关的MODBUS 接口支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
电气参数
◆ 电源:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE
◆ 工作环境:-25~55℃,湿度≤95%
◆ 防护等级:IP20
◆ 安装方式:35mm 导轨
◆ 重量:500g
接口及指示灯说明
CCLINK 信号 |
定义 |
MODBUS 信号 |
定义 |
端子110 |
终端电阻110欧,使用时与DA短接 |
端子A+ |
RS485信号A |
端子130 |
终端电阻130欧,使用时与DA短接 |
端子B- |
RS485信号B |
端子DA |
CCLINK信号A |
端子TR |
RS485终端电阻 使用时与B-短接 |
端子DB |
CCLINK信号B |
端子TX |
RS232 发送 |
端子DG |
CCLINK信号GND |
端子RX |
RS232 接收 |
端子SLD |
CCLINK屏蔽地 |
端子GND |
RS232 GND |
信号 |
定义 |
信号 |
定义 |
端子L+ |
供电电源24V |
端子M |
供电电源0V |
端子PE |
电源保护地 |
网口LAN |
下载口,用于配置MODBUS报文 |
标识 |
颜色 |
定义 |
PWR |
绿色 |
网关内部电源正常 |
LAN |
绿色 |
网关处于配置状态,可以通过LAN接口下载配置 |
|
|
|
RUN |
绿色 |
CCLINK通讯正常 |
ERR |
红色 |
CCLINK通讯故障 |
RD |
绿色 |
收到CCLINK数据 |
SD |
绿色 |
发送CCLINK数据 |
|
|
|
485-TX |
绿色 |
485接口正在发送数据 |
485-RX |
绿色 |
485接口正在接收数据 |
232-TX |
绿色 |
232接口正在发送数据 |
232-RX |
绿色 |
232接口正在接收数据 |

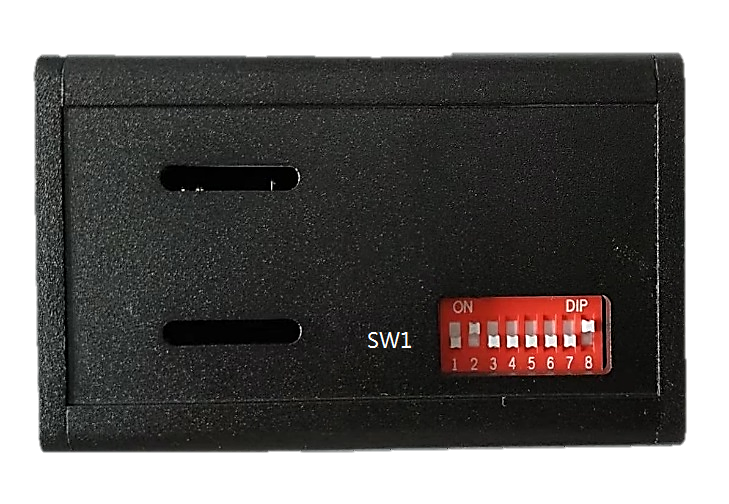

拨码说明
标识 |
拨位 |
定义 |
SW1 |
Bit1 |
MODBUS 主从设置: ON:网关做为 MODBUS 主站工作 OFF:网关做为 MODBUS 从站工作 |
Bit2 |
MODBUS 物理接口设置: ON:网关使用 485 接口工作 OFF:网关使用 232 接口工作 | |
Bit3-Bit7 |
预留,拨到 OFF | |
Bit8 |
配置模式: ON:网关处于配置模式 OFF:网关处于运行模式 |

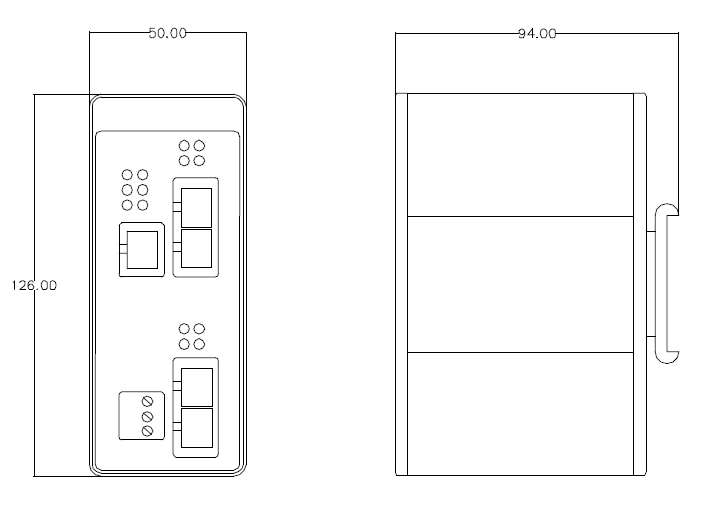

产品尺寸

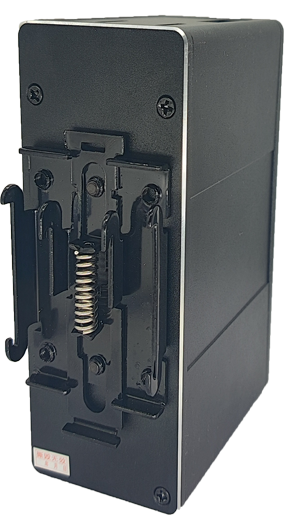

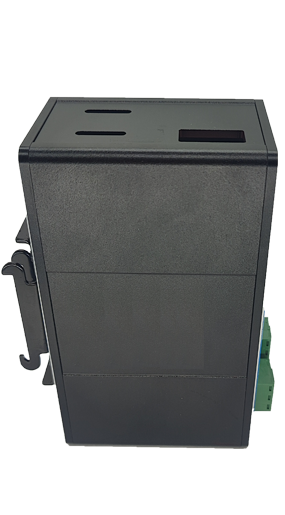

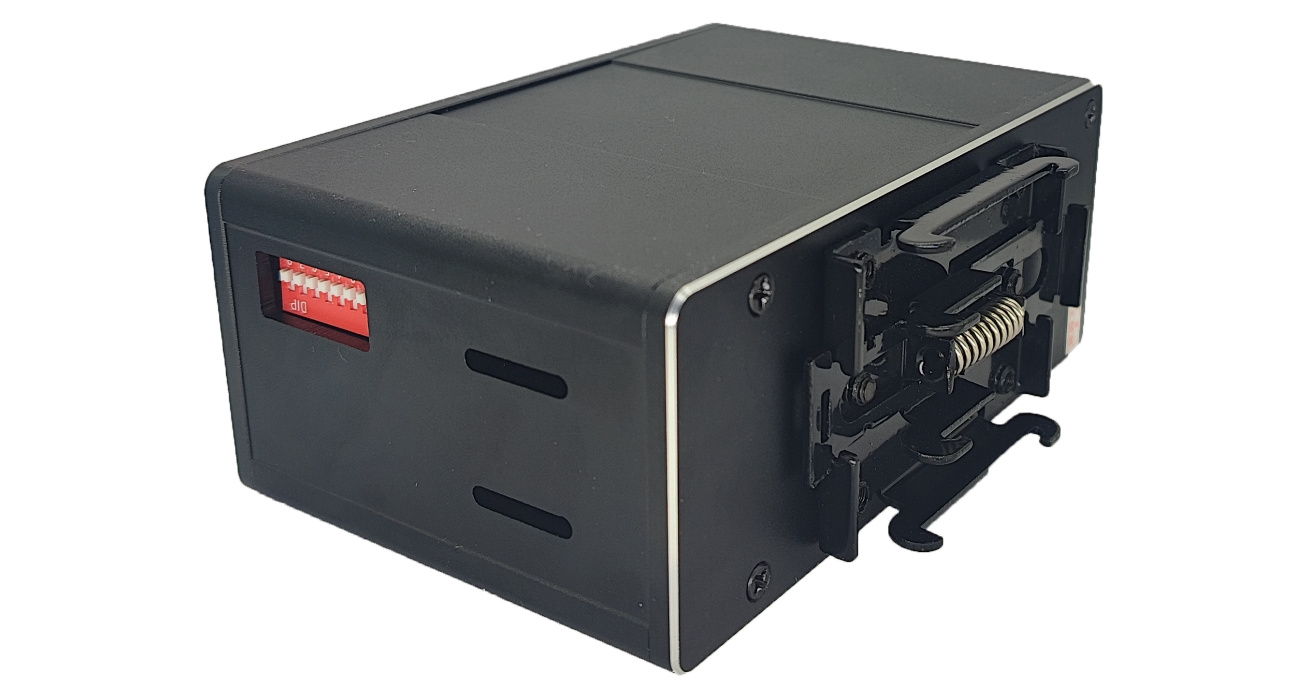

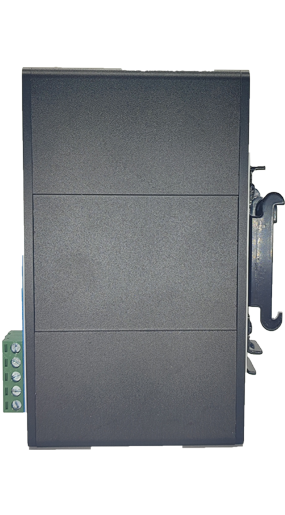

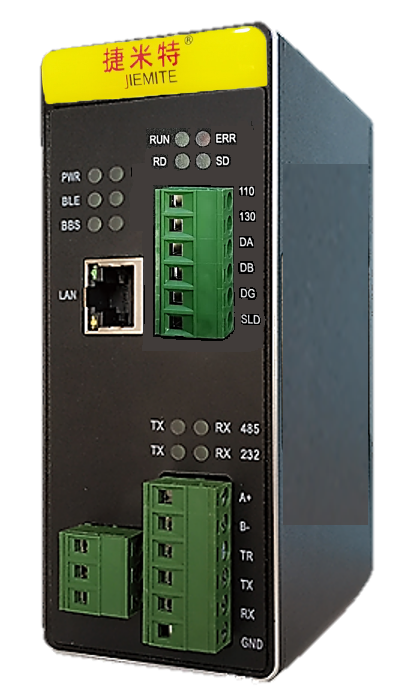

产品展示图
