1.产品概述

1.1 产品功能

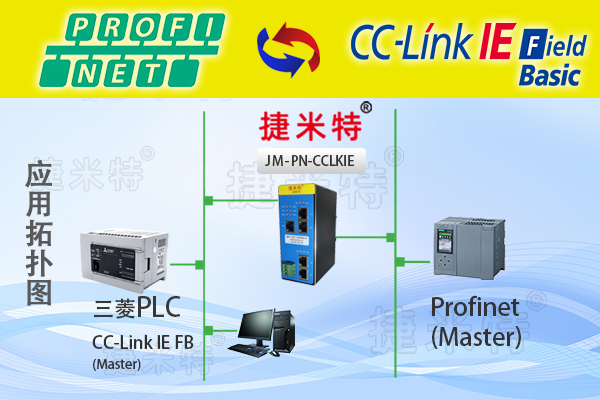

JM-PN-CCLKIE是自主研发的一款PROFINET从站功能的通讯网关。该产品主要功能是实现CCLINK IEFB总线和PROFINET网络的数据互通。

JM-PN-CCLKIE连接到PROFINET总线中做为从站使用，连接到CCLINK IEFB总线中做为从站使用。



1.2 技术参数

1.2.1 PROFINET技术参数

● 网关做为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

● 适应PROFINET V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

● 支持的数据长度：输入≤1000 字节，输出≤1000 字节，输入+输出≤2000 字节。

1.2.2 CCLINK IE FIELD BASIC技术参数

● 网关做为CCLINK IE FIELD BASIC网络的从站，可以连接三菱的PLC。

● 通过网关的拨码，可以设置网关占用1个站~4个站

● 输入输出字节数：输入字数最大128 word、输出字数最大128 word。

● 网关占用几个站，直接决定输入输出数量，见下表：

序号	占用站数	输入字数	输出字数
1	1	32	32
2	2	64	64
3	3	96	96
4	4	128	128

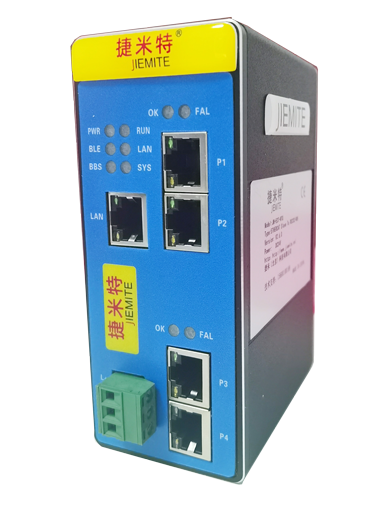

2.产品外观

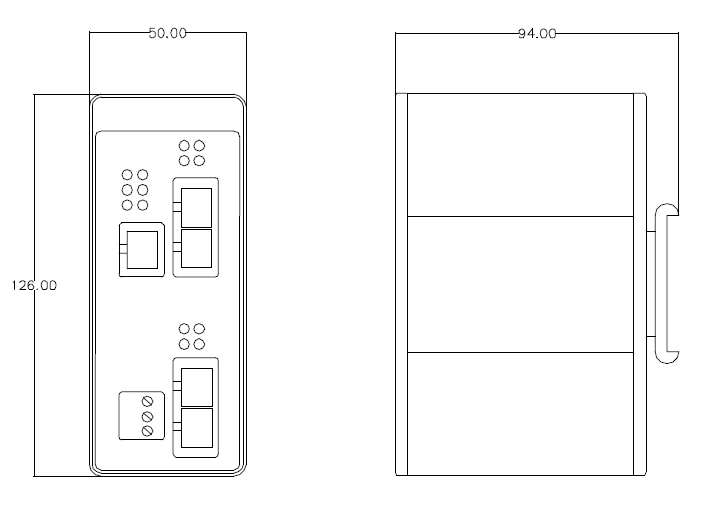

2.1 产品尺寸图



2.2 端子说明

3PIN端子L+：电源24V

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口，本产品不使用

网口P1和P2：PROFINET接口

网口P3和P4：CCLINK IEFB接口



2.3 指示灯

标识	颜色	定义
PWR	绿色	网关内部电源正常
OK	黄色	PROFINET通讯正常
FAL	红色	PROFINET通讯断线
OK	黄色	CCLINK IEFB通讯正常
FAL	红色	CCLINK IEFB通讯断线

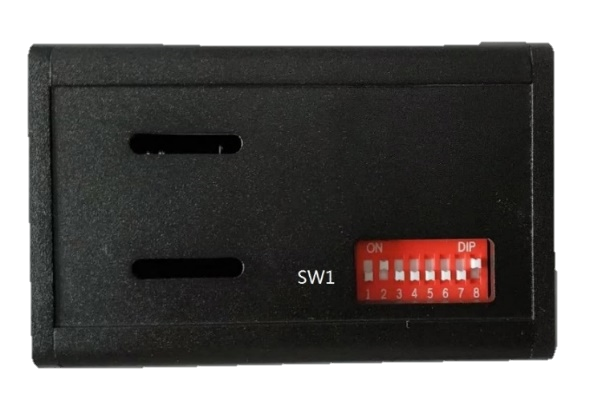

2.4 拨码说明





标识	拨位	定义
SW1	Bit1~Bit4	保留
	Bit5~Bit6	CCLINK IE FIELD BASIC占用站数设置： Bit5=OFF，Bit6=OFF ：占用1站 Bit5=ON，Bit6=OFF ：占用2站 Bit5=OFF，Bit6=ON ：占用3站 Bit5=ON，Bit6=ON ：占用4站
	Bit7	数据大小端设置：一般拨到ON ON：大端排列 OFF：小端排列
	Bit8	网关设置状态： ON：网关处于设置状态，用户可以设置网关的配置信息 OFF：网关处于运行状态。



3.硬件电气规范

3.1 电气参数

◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm导轨

◆ 重量：500g

3.2 PROFINET的电气连接

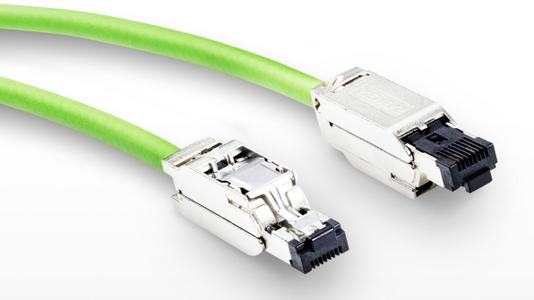

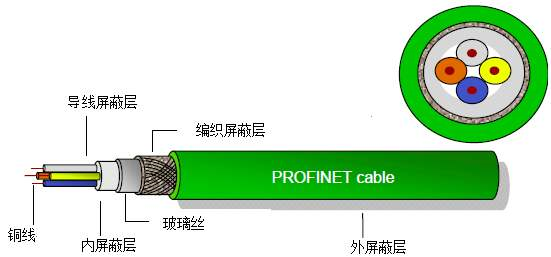

PROFINET采用标准4芯屏蔽电缆。建议用户使用标准PROFINET插头及标准PROFINET电缆。有关PROFINET安装规范请用户参照有关PROFINET技术标准。



3.3 CCLINK IE FIELD BASIC的电气连接

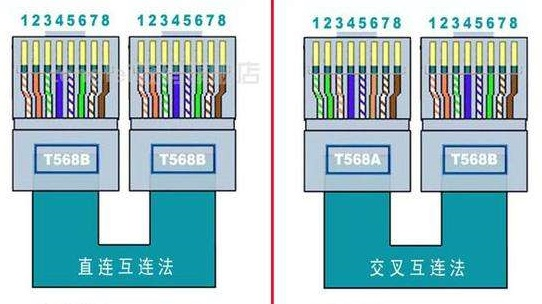

CCLINK IE FIELD BASIC采用标准的T568B接法，支持直连和交叉接线方式，如上图所示。CCLINK IE FIELD BASIC只需要连接以太网的1、 2、 3、 6这四根信号线即可实现通讯。用户需注意以太网线的屏蔽层连接良好。



4. 协议及数据转换

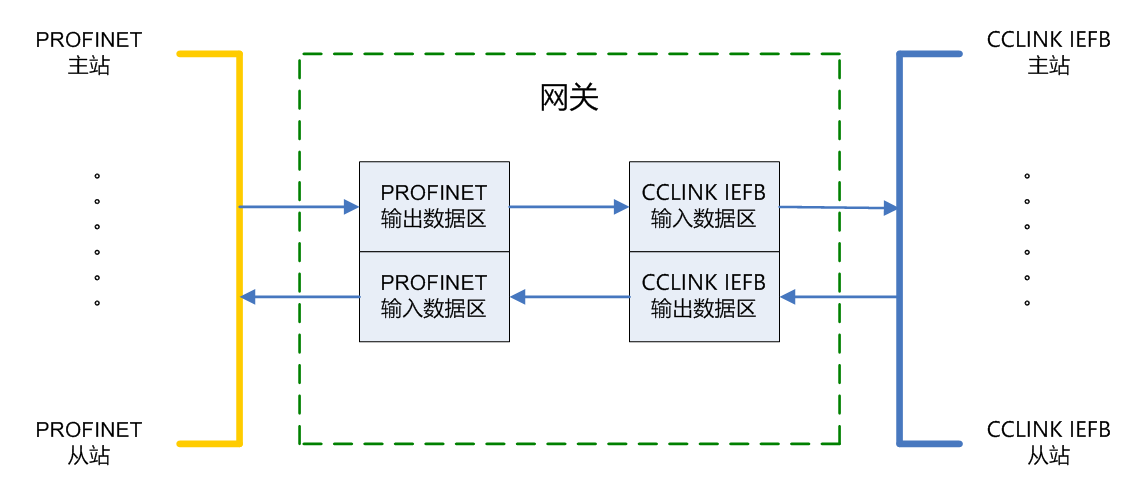

4.1 协议转换原理

网关分别从PROFINET一侧和CCLINK IEFB一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。
