产品介绍

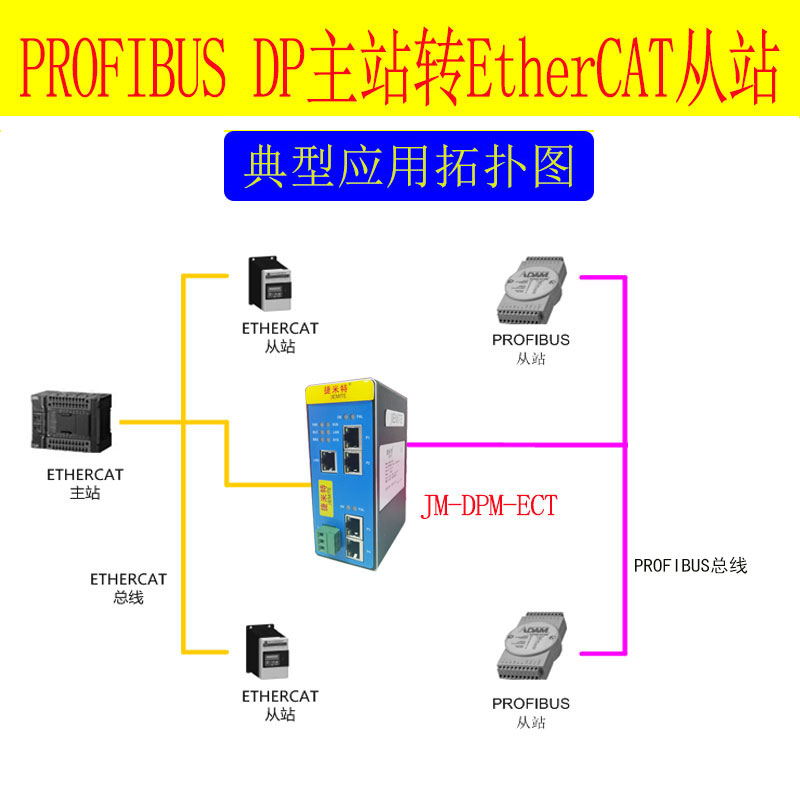

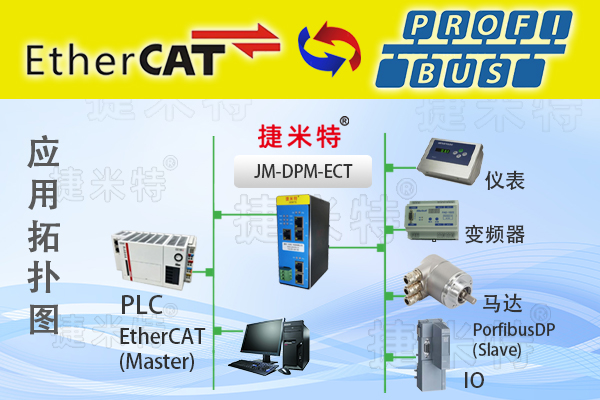

JM-DPM-ECT是自主研发的一款PROFIBUS-DP主站功能的通讯网关。该产品主要功能是将各种PROFIBUS-DP从站接入到ETHERCAT网络中。
本网关连接到PROFIBUS总线中作为主站使用，连接到ETHERCAT总线中作为从站使用。
产品参数
技术参数
◆ PROFIBUS-DP/V0 协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFIBUS 规范；
◆ PROFIBUS-DP 作为主站，最大波特率达到
◆ PROFIBUS-DP 作为主站，最大可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；
● ETHERCAT网络的从站，可以连接倍福、欧姆龙等厂家的PLC。
● 网关做为带
2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
●带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
● 支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。
电气参数
◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE；
◆ 工作环境温度：-40～85℃，湿度≤95%；
◆ 防护等级：IP20；

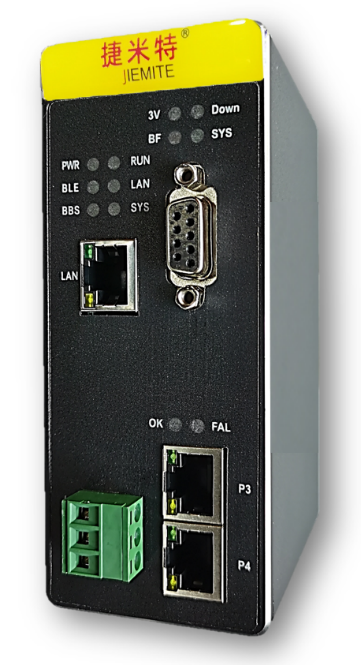

接口及指示灯说明
3PIN端子L+：电源24V
3PIN端子M：电源0V
3PIN端子PE：保护地
网口LAN：网关下载口，本产品不使用
DB9接口：PROFIBUS-DP接口
网口P3和P4接口：ETHERCAT接口

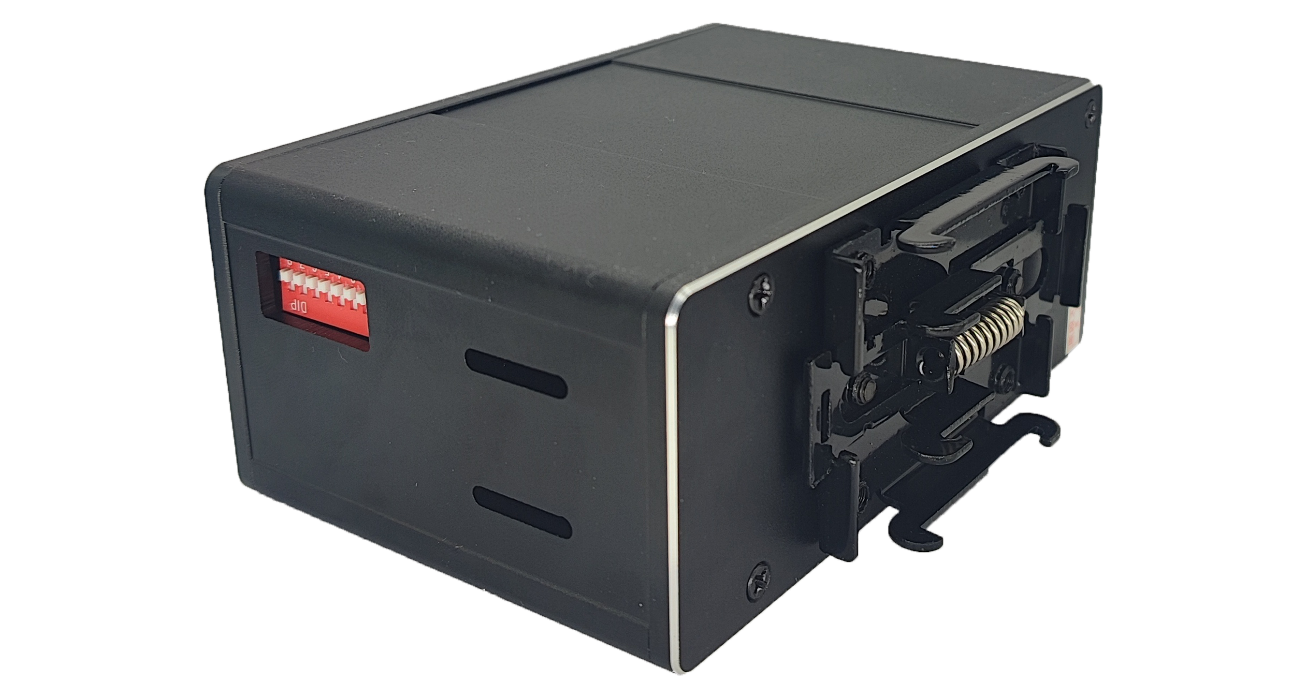

拨码说明
|
标识 |
拨位 |
定义 |
|
SW1 |
Bit1~Bit7 |
预留，全部拨到OFF |
|
Bit8 |
PROFIBUS下载配置： ON，网关正常工作。 OFF，用户下载PROFIBUS主站的配置信息、更改ETHERCAT长度。 |

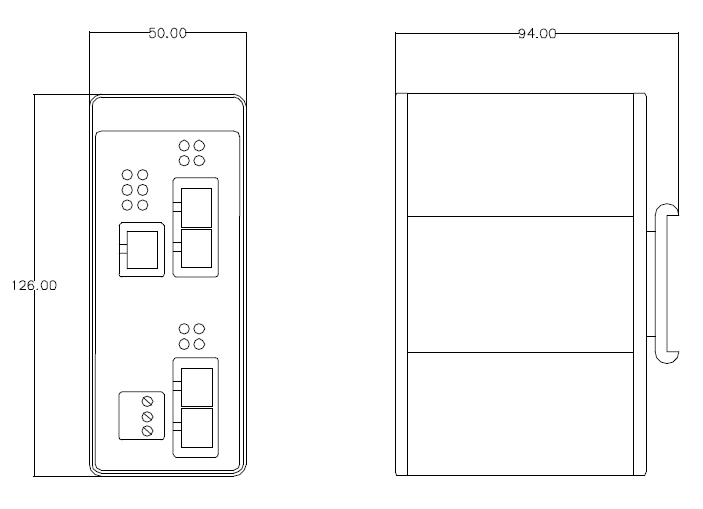

产品尺寸

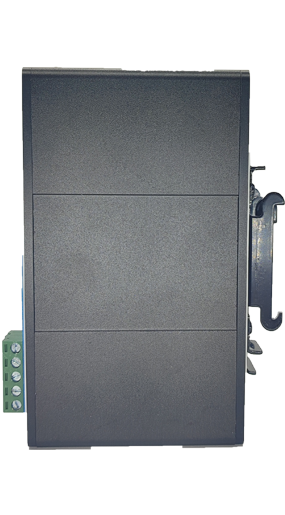

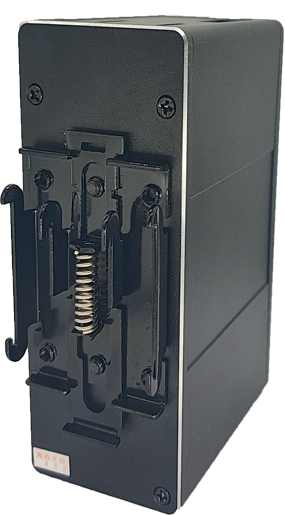

产品展示图
