1.       产品概述

1.1.                           产品介绍

工业超高频读写器JM-RFID-423G-RJ45 是工业级 RFID  射频识别采集器（超高频 RFID 读写器）。JM-RFID-423G-RJ45 支持标准工业通讯协议 Modbus RTU、Modbus TCP，方便用户集成到PLC 等控制系统中。

设备工作频段为 902-928MHz，支持对 ISO18000-6C 国际标准协议的电子标签读写操作，如Impin、NXP、ALien 等品牌的不同协议的电子标签芯片。设备内置滤波、隔离模块，对 EMC 具有很强抗干扰能力，同时具有使用方便、密封性、散热性良好、接收灵敏度高、性能稳定、可靠性强等特点。配套智能 DEMO 调试软件，简洁操作、收发控制指令可见，用户无需理解复杂的射频通信协议， 只需通过相应的简单指令操作即可实现读写电子标签EPC 数据。

整机采用铝合金、 PC+ABS、304 不锈钢材料的密封工艺设计，产品支持防水、防尘、耐腐蚀、抗摔等特性，集成我司自主研发的高效信号处理算法， 实现对 RFID 电子标签的快速读写操作。产品具有两种读卡模式：模式 1，主动读卡自动上传模式，设置后就处于主动读卡状态，有 RFID 电子标签进入读取区就采集到数据，自动上传数据（Modbus 协议款可以不选择上传数据，数据存在设备端，调用寄存器随时读取该数据）。模式 2，命令控制模式，属于主从控制方式，上位机发控制指令，RFID 设备读取，采集到 RFID 电子标签信息后数据上传。

设备集成近场天线，有效识别距离 0~2m（具体距离与 RFID 标签形态规格有关系），支持快速移动读卡，具有多种通讯接口（RS-232、RS-485、TCP  网口），读写稳定。

本产品适用于智能制造自动化生产线、自动化分拣系统、零部件组装产线、机器人数据采集等工业领域。



  2. 产品特性

Ø  支持协议：ISO18000-6C (EPC CLASS1 G2)

Ø  通信接口：RS-232、RS-485、TCP 以太网

Ø  内置滤波、隔离模块，对 EMC 具有很强抗干扰能力

Ø  一体式设计，结构紧凑，方便分布式安装部署

Ø  RS485 接口款支持多设备级联读取，自由配置地址站号

Ø  TCP 网口款有 DC 电源供电及 POE 供电两种版本，支持多设备组网，自由配置IP 地址

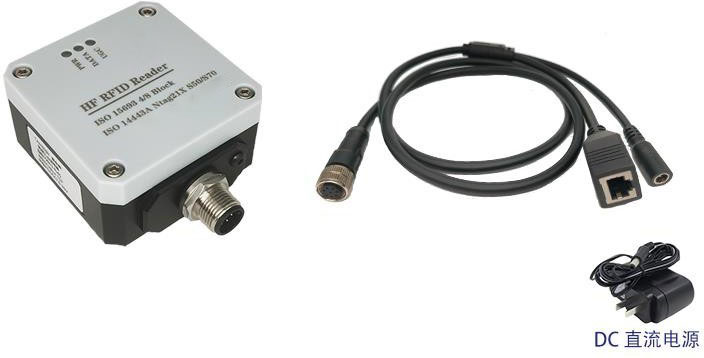

2.1 产品图片

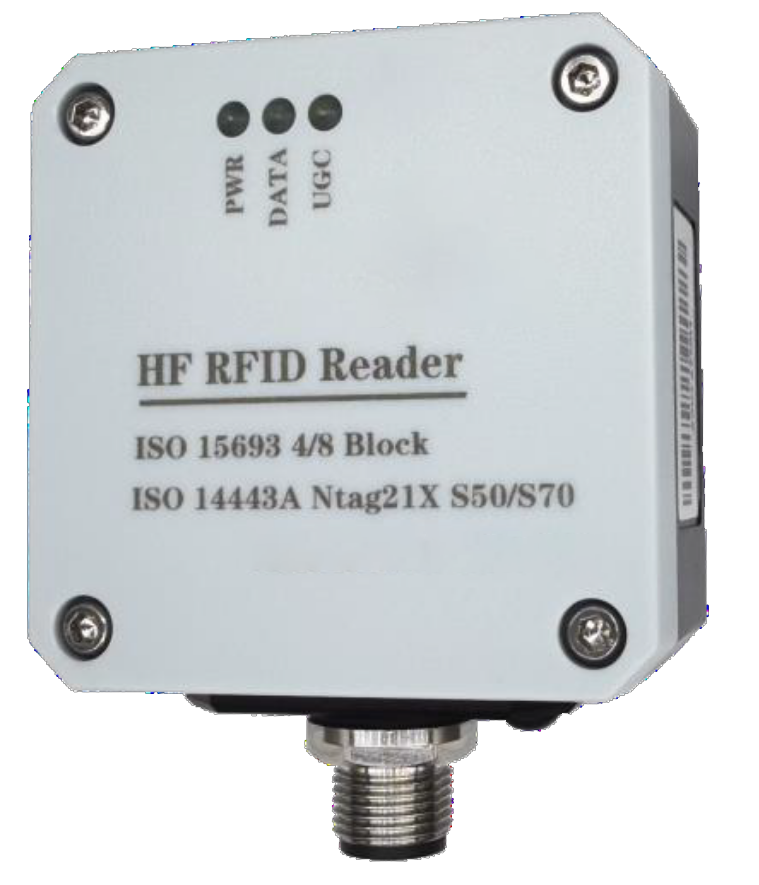

读写器外形

2.2 产品型号



捷米特JM-RFID-423G-RJ45，标签TAG4689     (Modbus TCP 协议，RJ45 母头+DC2.1 电源头 ）；



3 .   技 术 参 数



性能参数
支持协议	ISO18000-6C(EPC CLASS1 G2)
工作频段	902-928MHz
输出功率	0-26dBm
读取距离	0~1m（与标签、环境有关）
写入距离	0~0.9m（与标签、环境有关）
识别速度	>30 张/秒（与标签、环境有关，在有效场强范围内，支持标签 移动速度>2 米/秒采集）
接口参数
RS232 接口	M12-5 芯A 型公头	波特率 115200bps(默认， 可设)
RS485 接口	M12-5 芯A 型公头
TCP 网口	M12-8 芯A 型公头
电源接口	标准 DC-2.1 端口
电源参数
工作电压	DC 7.5~36V
工作功耗	<2w
物理参数
产品尺寸	60x60x30mm
产品重量	166g
防护等级	IP67
外壳材质	ABS+铝合金
环境参数
工作温度	-20~+70℃
工作湿度	-5%RH~95%RH（非凝结状态）
储存湿度	-10%RH~95%RH（非凝结状态）



技术参数说明
