详细介绍
产品功能
捷米特JM-CAN-RTU是一款自主研发的工业级网关，该网关实现CAN转RS232/485 串口之间数据传输。CAN现场总线转RS485/232智能协议网关模块采用CAN 隔离芯片保证CAN与RS232/485之间保持光电隔离状态进行通信。
广泛应用
捷米特JM-CAN-RTU应用于Modbus RTU接口的主站控制器与CAN接口电机、变频器、仪表、机械手臂等通讯。在自动化生产线上，JM-CAN-RTU可连接各种工业设备，如机器人、数控机床、自动化输送设备等，实现对这些设备运行状态的实时监控。捷米特JM-CAN-RTU与NT 100-CO-RS，NT 50-C0-RS，AB7316拥有同等性能。RS485/232转CAN现场总线智能协议网关模块通过CAN总线收集设备的故障信息、运行参数等数据，并将其传输到中央控制系。它能够采集生产过程中的各种数据，如生产数量、生产节拍、工艺参数等，并将这些数据反馈给生产管理系统。

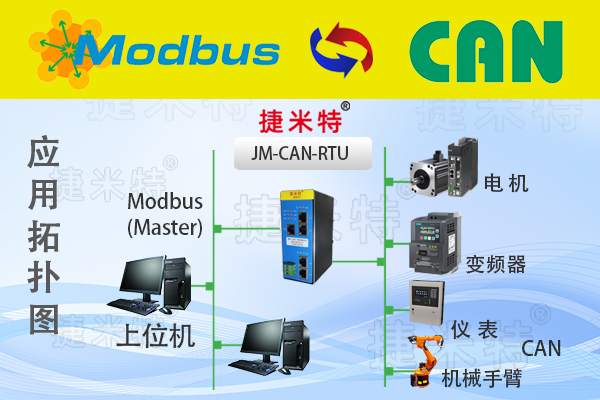

捷米特JM-CAN-RTU拓扑图
技术参数
- CAN现场总线转RS485/232智能协议网关模块一般配备 CAN 接口以及 RS232/485 接口，其中CAN接口用于连接 CAN总线网络，实现与其他CAN设备的数据交互；
- RS232/485接口则可用于连接串口设备，便于与不同类型的设备进行集成
- 支持多种波特率，如 10kbit/s、20kbit/s、50kbit/s、100kbit/s、125kbit/s、250kbit/s、500kbit/s、800kbit/s、1Mbit/s 等，其它波特率还可以定制，可适应不同的CAN网络环境和设备通信速率要求.
- 以二进制格式传输数据，数据紧凑、传输效率高，在工业现场总线中应用广泛，常用于连接各种工业设备
配置方法
- 正确连接电源，通过以太网口将捷米特JM-CAN-RTU与PC相连，给网关上电；
- 打开配置软件，根据需求在配置软件中进行配置；
- 扫描正确的IP地址后，将配置软件与网关连接，下载工程配置;
- 等待大约5秒，网关会与PLC之间建立连接，此时指示灯亮。
电器参数
供电：24VDC(±5％)，最大功率3.5W
安装方式: DIN-35mm导轨
防护等级：IP20
工作环境温度：-45～85℃，湿度≤95%
