工业级 Profibus-DP转Mdobus-RTU解决方案
电子制造巨头的通信变革：捷米特JM-DPS-TCP助力生产效率飙升

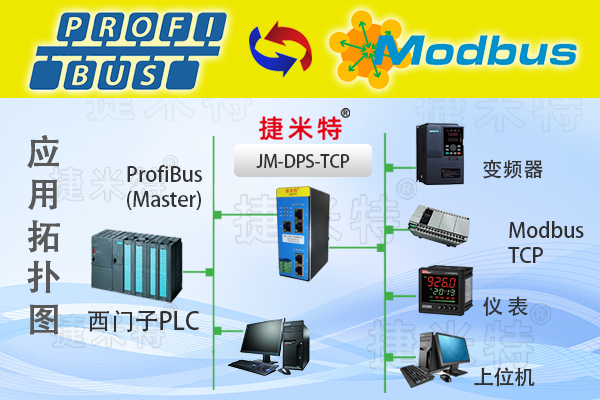

某电子制造企业，其生产线上分布着众多采用Profibus - DP协议的设备，如贴片机、焊接机器人等，用于实现高精度的电子元件组装和焊接作业。同时，企业为了实现生产数据的集中管理和分析，计划引入一套基于 Modbus - RTU 协议的监控系统。但由于现有设备与新监控系统之间的协议不兼容，导致无法直接进行数据交互，影响了生产效率和管理决策。现在有一款PROFIBUS-DP协议转Modbus-RTU协议的转换器。它能够实现Modbus-RTU协议和PROFIBUS-DP协议的数据互换功能。该网关的PROFIBUS DP为从站接口，可连接到西门子PLC等PROFIBUS DP主站设备，实现Modbus RTU协议的串口设备与PROFIBUS DP主站的数据通信。凡具有 RS-485接口支持 Modbus RTU协议的设备都可以使用该网关实现与现场总线PROFIBUS DP的互连。
技术参数
· 接口类型：具备 Profibus - DP 接口和 Modbus - RTU 接口，支持可靠的数据传输。
· 传输速率：Profibus - DP 接口最高传输速率可达 12Mbps，Modbus - RTU 接口传输速率支持多种可选，如 9600bps、19200bps 等，可根据实际需求灵活配置。
· 工作温度范围：-20℃ 至 60℃，能适应较为恶劣的工业环境。
· 防护等级：达到 IP30，有效防止灰尘和水的侵入，保障设备在复杂工业场景下的稳定运行。
· 电源要求：支持 12V - 36V 宽电压输入，降低了对电源的要求，提高了设备的通用性。
技术指标
Ø DPS-TCP在Profibus DP一侧为Profibus DP从站，在Modbus TCP一侧作为Client或者Server；
Ø Profibus DP侧从站波特率：2400；4800；9600；19200；38400；57600；115200；
Ø 功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能；
Ø 供电：24VDC(±10％)，最大功率3.5W ；
Ø 工作环境温度：-25～55℃，湿度≤95%；
Ø 外形尺寸：34mm（宽）×110mm（高）×70mm（厚） ；
Ø 安装方式：35mm导轨；
Ø 防护等级：IP20；
配置模块
1. 正确连接电源，将DPS-TCP与计算机相连，给DPS-TCP上电；
2. 打开配置软件，根据需求在配置软件中进行配置读取的命令；
3. 在配置软件中配置模块的IP地址，响应时间和轮询时间。
4. 正确查找设备后，点击工具栏中的“下载”按钮，将配置下载到DPS-TCP中；
5. 此时TXD RXD均在闪烁代表网关模块正在收发数据。
配置方法
l 创建工程

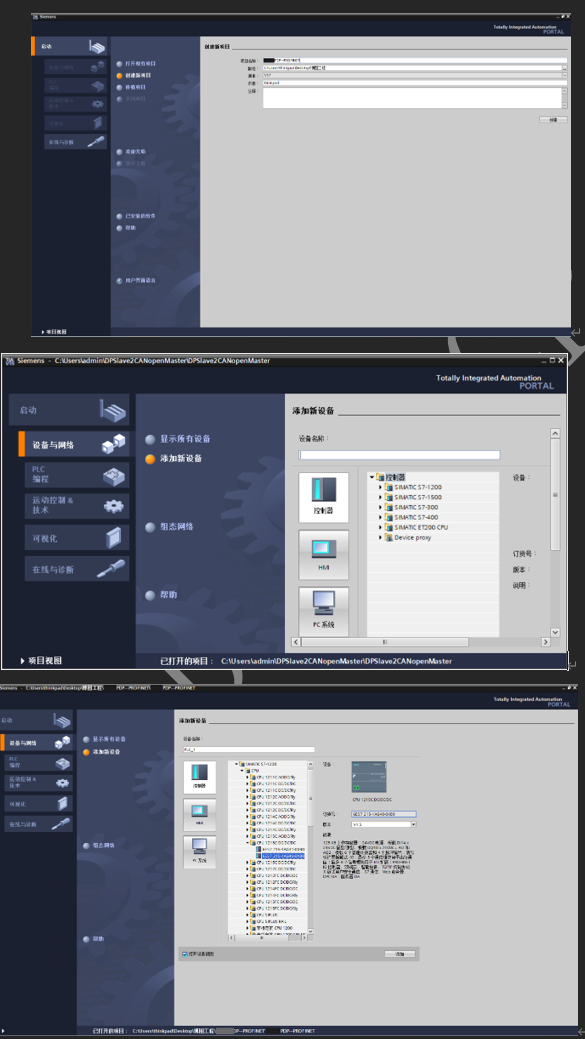

1. 打开TIA Portal，选择创建新项目，输入项目名称，选择路径等信息后，点击创建，如下图所示。
2. 通过 Portal 视图或创建完成的项目视图将 CPU 插入到项目中。
3. 在视图中，选择“设备和网络”并单击“添加新设备”（或者在项目视图中的项目名称下，双击“添加新设备”），如下图“添加新设备”对话框，添加控制器，例如6ES7 215-1AG40-0XB0。
l GSD安装
在TIA Portal 菜单栏点击“选项”>“管理通用站描述文件”， 如图所示：
在弹出的对话框中，选择“已安装的GSD”选项卡，点击源路径选择按钮，弹出浏览文件夹对话框中找到选择 GSD文件“Xone_dp”所在的文件夹路径并选中，点击确认即可。
选择导入的GSD文件，点击安装，直至安装完成。
软件会更新硬件目录。
在实际工业应用中，捷米特 JM-DPS-TCP 网关模块展现出了卓越的性能与实用价值。该模块专注于Profibus - DP从站到 Modbus TCP的协议转换，工作稳定可靠，数据传输高效精准，成功打通了不同通信协议设备间的壁垒，有力保障了生产系统的顺畅运行。在配置方面，其操作相对简便，通过直观的设置界面，工程师能快速完成参数调整，极大地缩短了项目调试周期，降低了技术难度与实施成本。
从应用成果来看，引入捷米特JM-DPS-TCP网关模块后，设备间实现了实时数据交互，生产效率显著提升，人工干预大幅减少。同时，系统的兼容性和扩展性得到增强，为后续设备升级与功能拓展奠定了良好基础。无论是复杂的自动化生产线，还是对通信要求严苛的工业场景，捷米特 JM - DPS - TCP 网关模块都以其出色的表现，成为工业通信领域的可靠选择。
