详细介绍
1. 产品功能

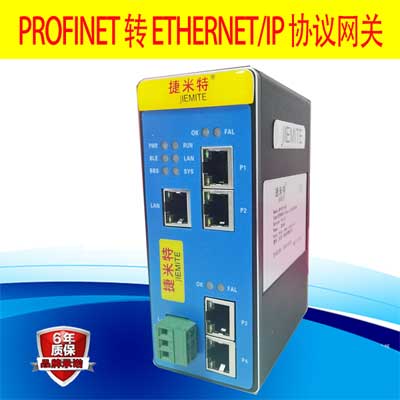

JM-PN-EIP是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将 PROFINET 网络和 ETHERNET/IP 网络连接起来。
JM-PN-EIP连接到 PROFINET 总线中做为从站使用，连接到 ETHERNET/IP 总线中做为从站使用。
1.1技术参数
1.1.1PROFINET 技术参数
- 网关做为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
- 适应 PROFINET V2.3 协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》，IEC 611585-10：2007，IDT。
1.1.2ETHERNET/IP 技术参数
- 网关做为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士等品牌的 PLC。
- 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
- 支持 ODVA 标准 EtherNet/IP 通信协议。
- 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

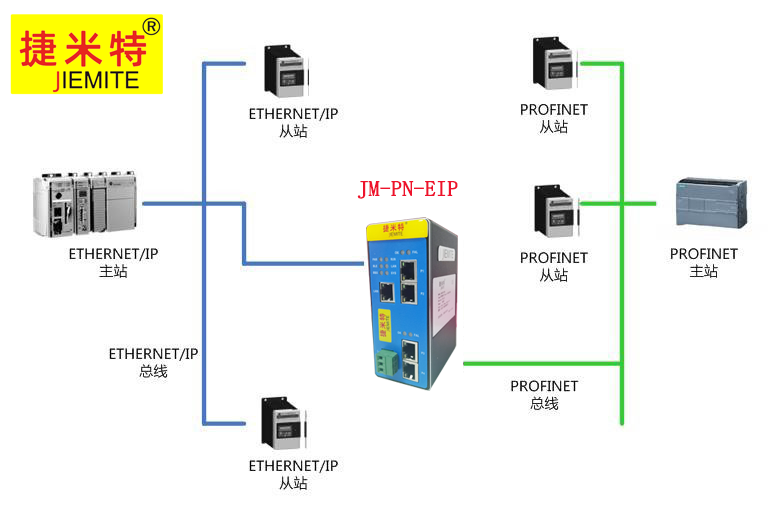

2. 捷米特JM-PN-EIP产品拓扑图：

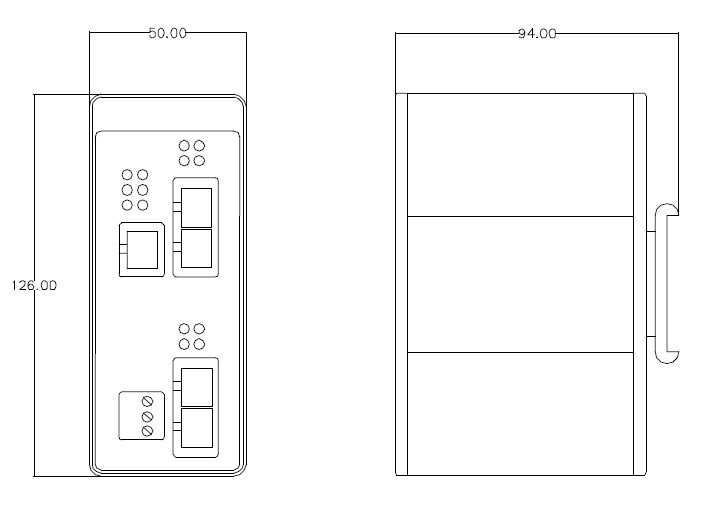

3. 产品尺寸图

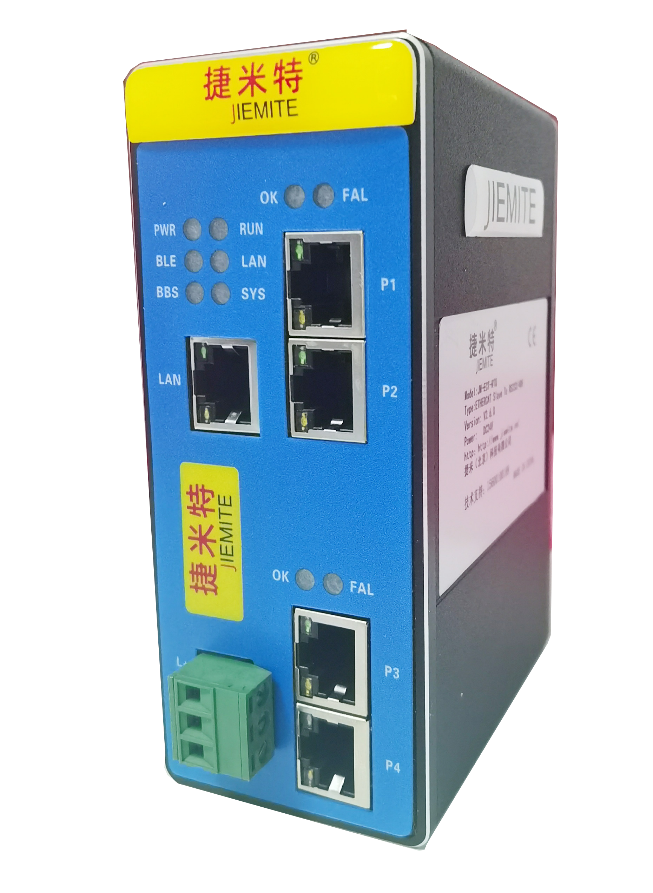

4.端子说明
3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地
网口 LAN：网关下载口，本产品不使用
网口 P1 和 P2 接口：PROFINET 接口
网口 P3 和 P4 接口：ETHERNET/IP 接口
5.协议转换原理
网关分别从 PROFINET 一侧和 ETHERNET/IP 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。
