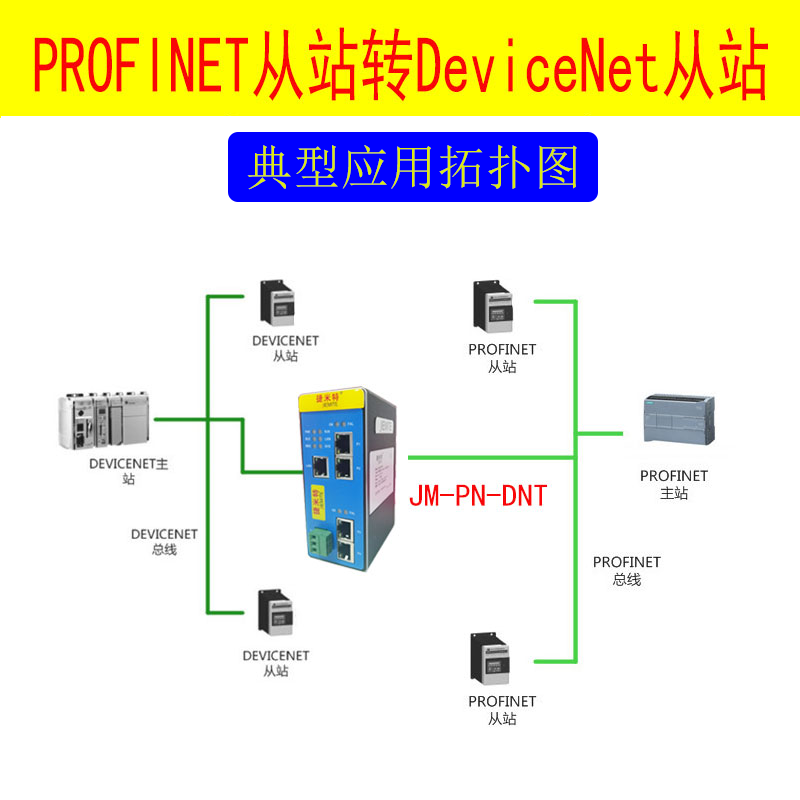

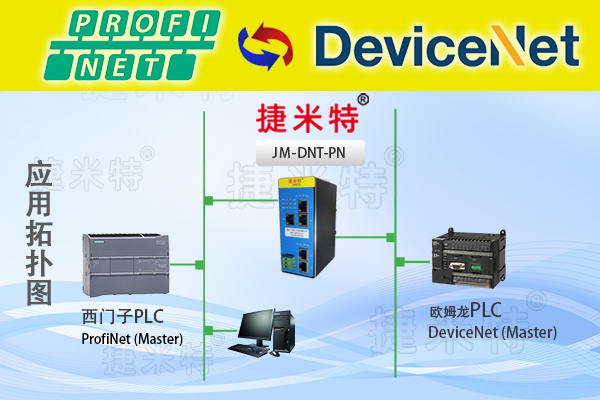

1.1 JM-DNT-PN是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将 PROFINET 网络和 DeviceNet 网络连接起来。



本网关连接到 PROFINET 总线中做为从站使用，连接到 DeviceNet 总线中做为从站使用。



1.2技术参数



●    网关做为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX， MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

●    适应PROFINET V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

●    DeviceNet接口为从站，支持poll扫描 ● 支持的波特率：125K, 250K, 500K ● DeviceNet网络总线供电 ● DeviceNet最大输入输出长度：各128bytes

●    DeviceNet站地址：0-63，一个网络，包括主站在内，最多接64个节点

●    供电：24VDC(±5％)，最大功率3.5W

●    工作环境温度：-25～55℃，湿度≤95%

●    外形尺寸：50mm（宽）×126mm（高）×94mm（厚）

●    安装方式：35mm导轨

●    防护等级：IP20

●    大约重量：500g。



2. 产品外观

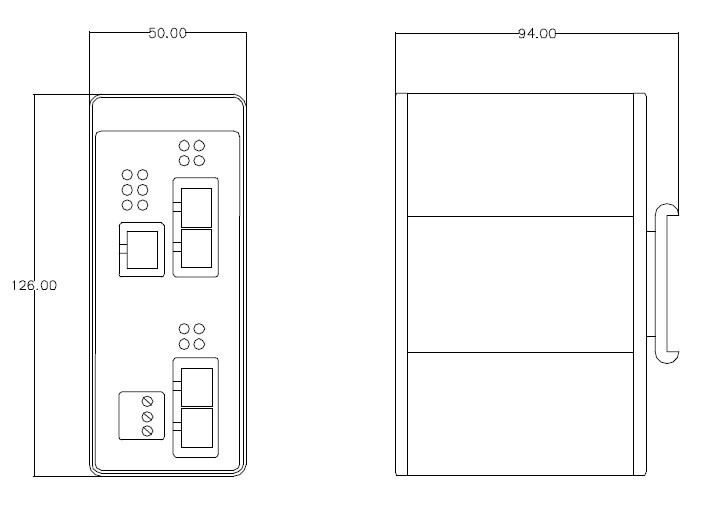

2.1 产品尺寸图

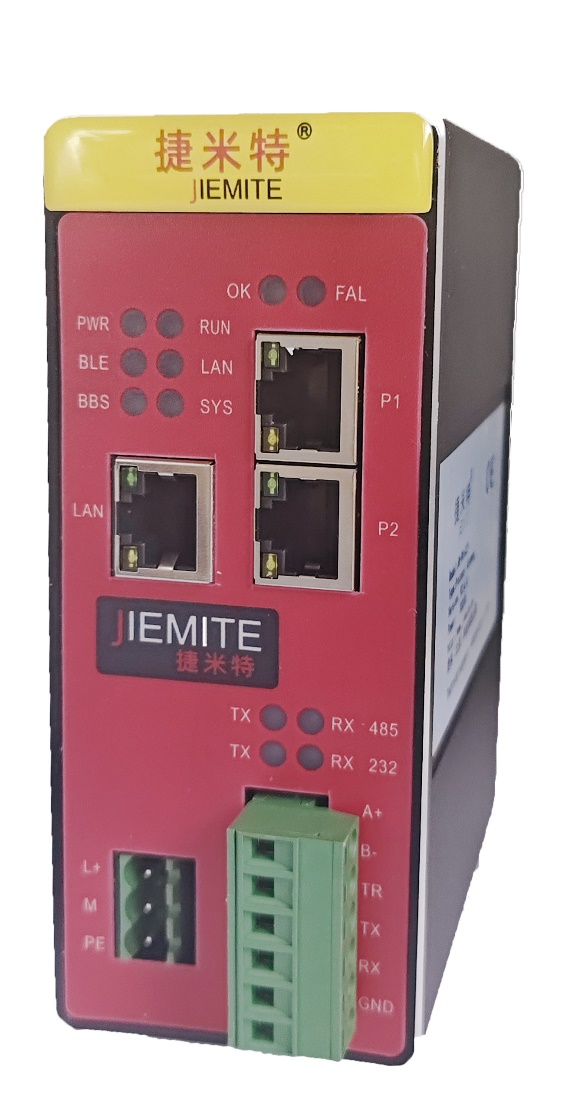

2.2 端子说明







3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，本产品不使用

网口 P1 和 P2 接口：PROFINET 接口

5PIN 端子 0V：供电电源 0V

5PIN 端子 L： CAN总线L信号线

5PIN 端子 PE：保护地

5PIN 端子 H： CAN总线H信号线

5PIN 端子 24V：供电电源24V



2.3指示灯说明



表1.1-1   各指示灯说明

	PWR	OK	FAL	MS	NS
亮	电源接通	PROFINET 通讯正常	PROFINET 通讯异常	DEVICENET 模块状态	DEVICENET 总线状态
灭	--------	--------	--------	--------	--------
闪	--------	--------	--------	--------	--------









表1.1-2 MS 指示灯说明











表1.1-3    NS 指示灯说明

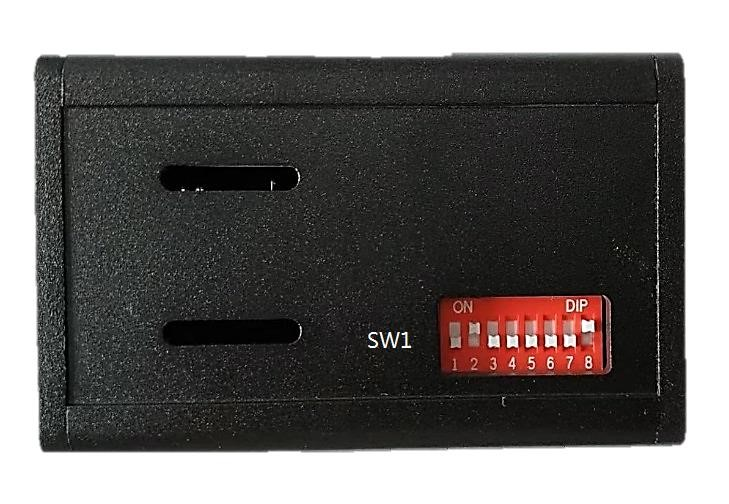

2.4 拨码说明



标识	拨位	定义
SW1	Bit1~Bit8	预留，全部拨到 OFF





3. 硬件电气规范



3.1电气参数





◆ 电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm 导轨

◆ 重量：500g

3.2 PROFINET的电气连接



PROFINET 采用标准 4 芯屏蔽电缆。建议用户使用标准 PROFINET 插头及标准



PROFINET 电缆。有关 PROFINET 安装规范请用户参照有关 PROFINET 技术标准。

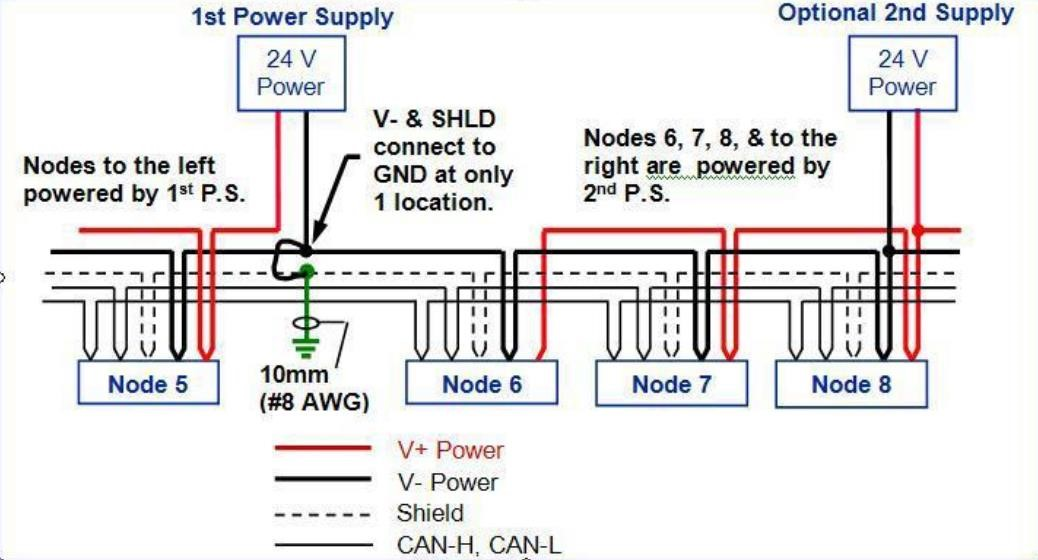

3.3 DEVICENET 的电气连接





DeviceNet 使用控制器局域网络（CAN）为其数据链接层。CAN 是一种差动的串列总线，其低成本及高干扰性为其优点。





4.协议及数据转换



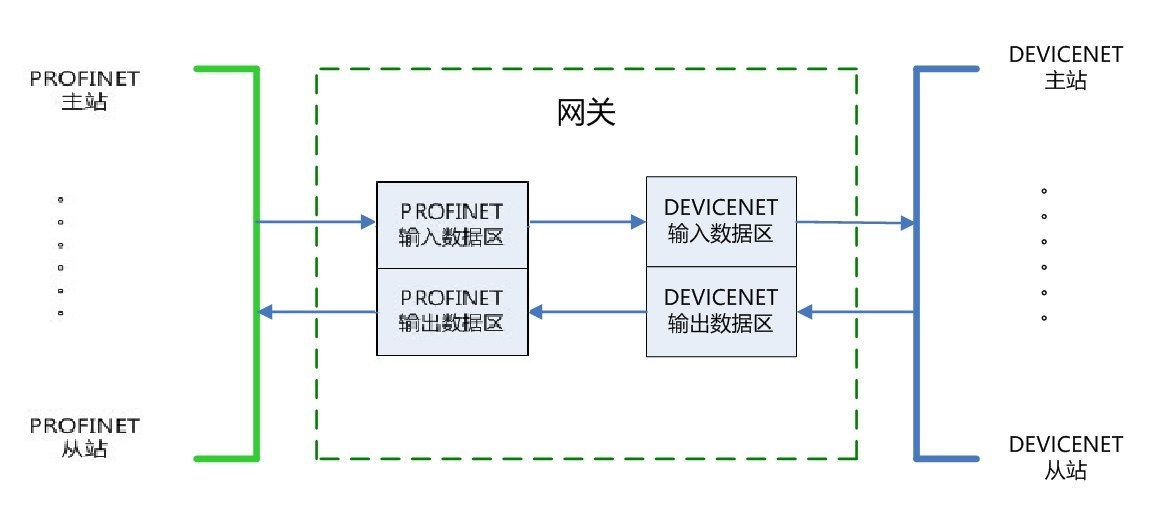

4.1协议转换原理



网关分别从 ETHERNET/IP 一侧和 DEVICENET 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。
