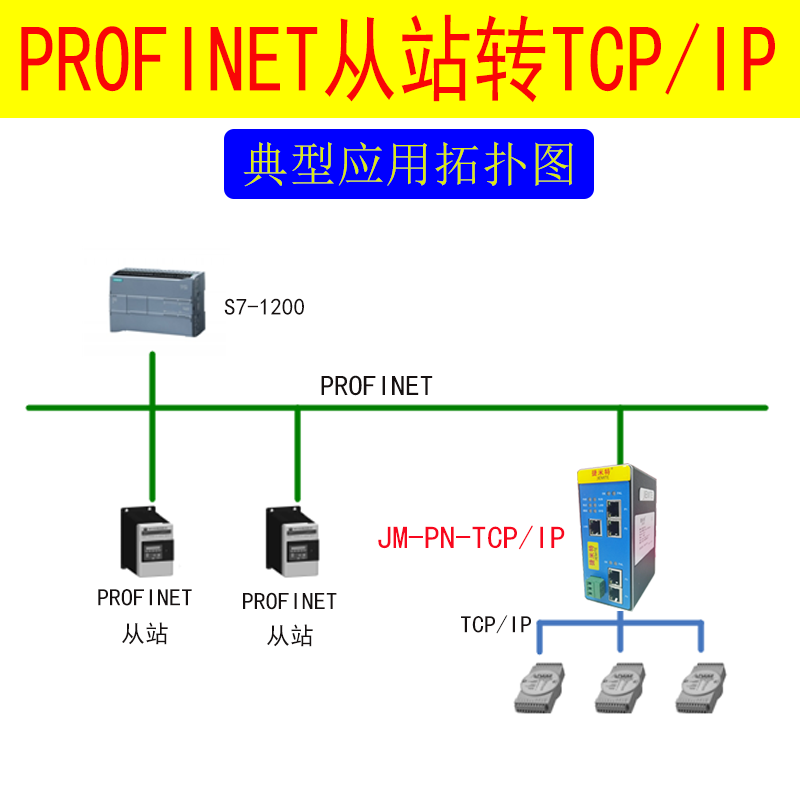

JM-PN-TCPIP是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将 PROFINET 网络和 TCP/IP 网络连接起来。



本网关连接到 PROFINET 总线中做为从站使用，连接到 TCP/IP 网络中做为服务器或客户端使用。



1.2技术参数

1.2.1 PROFINET技术参数

●网关做为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

●适应 PROFINET V2.3 协议，采用实时（RT）通讯功能，符合： GB/T 251052014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》，IEC 61158-5-10：2007，IDT。



1.2.2 TCP/IP技术参数

●网关的 TCP/IP 接口可通过拨码选择做为客户端或服务器，两种工作方式二选一工作。

●网关支持 1 个通道，连接 1 个客户端或服务器。

●自动定时发送功能，定时发送间隔时间从 50 毫秒到 10 秒可选。

●单包 TCP/IP 数据不超过 256 字节。



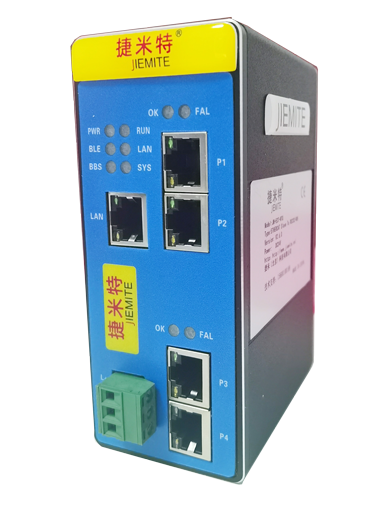

2. 产品外观

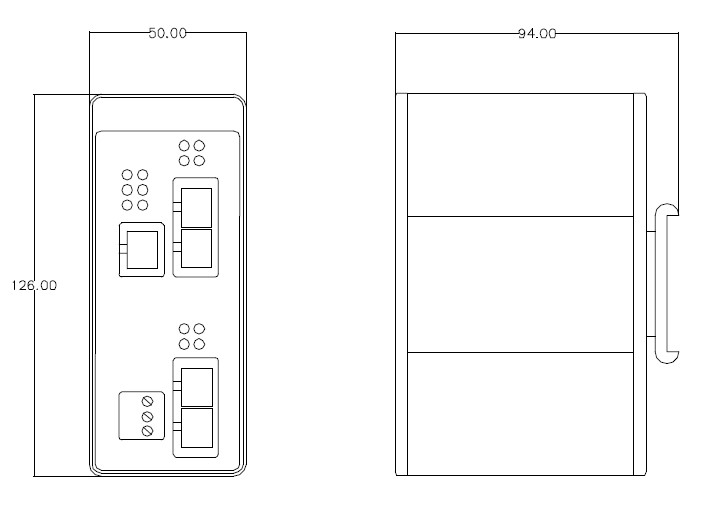

2.1 产品尺寸图

2.2 端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口

网口 P1：PROFINET 接口

网口 P2：PROFINET 接口

网口 P3：TCP/IP 接口







2.3 指示灯



标识	颜色	定义
PWR	绿色	网关内部电源正常
LAN	绿色	网关处于配置状态，可以通过 LAN 接口下载配置
OK	黄色	PROFINET 通讯正常
FAL	红色	PROFINET 通讯断线
OK	绿色	闪烁时表示 TCP/IP 接口正在收发数据

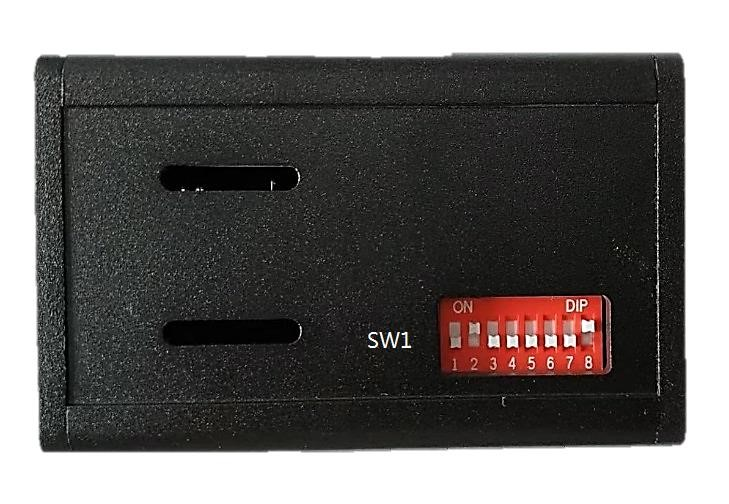

2.4 拨码说明

标识	拨位	定义
SW1 功能设置	Bit1	TCP/IP 工作模式设置： ON：网关做为客户端工作 OFF：网关做为服务器工作
	Bit2	协议设置：本产品固定拨到 OFF ON：保留 OFF：网关按照透传模式工作
	Bit3	恢复出厂设置：拨到 ON，给产品上电，维持 5~10 秒，网关完成复位操作。拨到 OFF，网关重新上电，再次正常工作。
	Bit4-Bit8	预留，拨到OFF

3. 硬件电气规范

3.1 电气参数

◆ 电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm 导轨

◆ 重量：500g

3.2 PROFINET 的电气连接

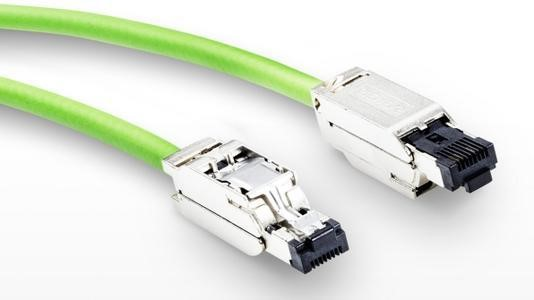

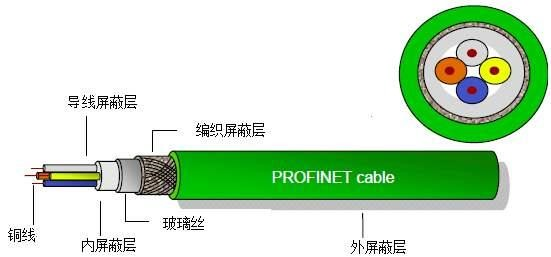

PROFINET 采用标准 4 芯屏蔽电缆。建议用户使用标准 PROFINET 插头及标准 PROFINET 电缆。有关 PROFINET 安装规范请用户参照有关 PROFINET 技术标准。





3.3 TCP/IP 的电气连接

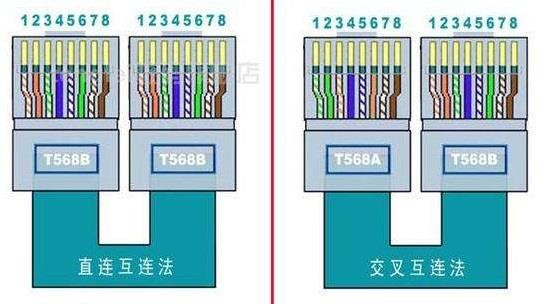

TCP/IP 采用标准的 T568B 接法，支持直连和交叉接线方式，如上图所示。

TCP/IP 只需要连接以太网的 1、 2、 3、 6 这四根信号线即可实现通讯。用户需注意以太网线的屏蔽层连接良好。



4. 协议及数据转换



4.1 协议转换原理

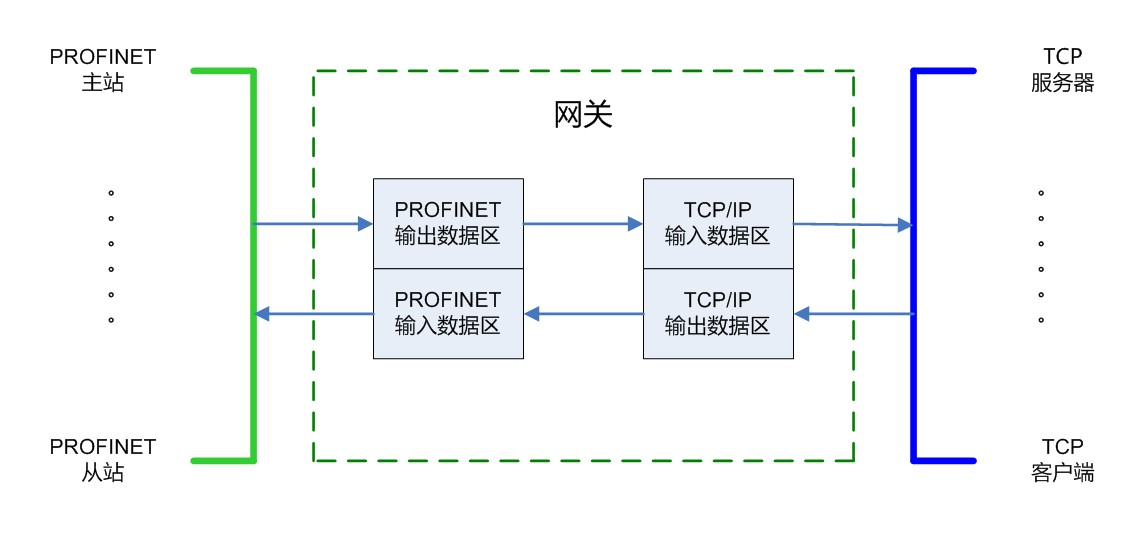

网关分别从 PROFINET 一侧和 TCP/IP 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。
