产品介绍



JM-EIP-CCLKIE是自主研发的一款 ETHERNET/IP 从站功能的通讯网关。该产品主要功能是实现 CCLINK IEFB 总线和 ETHERNET/IP 网络的数据互通。

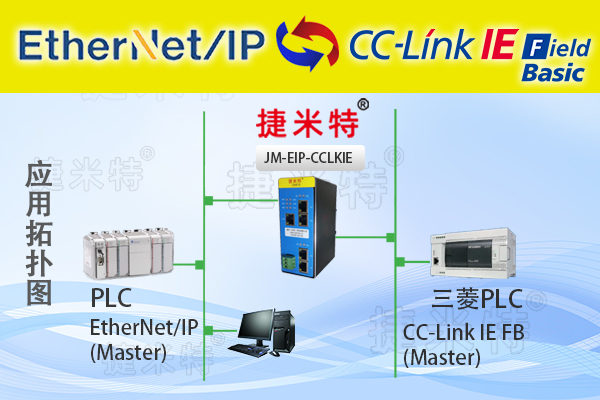

本网关连接到 ETHERNET/IP 总线中做为从站使用，连接到 CCLINK IEFB 总线中做为从站使用。



产品参数

技术参数

l  网关做为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士等品牌的 PLC。

l  以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

l  支持 ODVA 标准 EtherNet/IP 通信协议。



u  网关做为 CCLINK IE FIELD BASIC 网络的从站，可以连接三菱的 PLC。

u  通过网关的拨码，可以设置网关占用 1 个站~4 个站

u  输入输出字节数：输入字数最大 128 word、输出字数最大 128 word。

u  网关占用几个站，直接决定输入输出数量

u  输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Byt



电气参数

u  电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

u  工作环境：-25～55℃，湿度≤95%

u  防护等级：IP20

u  安装方式：35mm 导轨

u  重量：500g



接口及指示灯说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，本产品不使用

网口 P1 和 P2：ETHERNET/IP 接口

网口 P3 和 P4：CCLINK IEFB 接口

标识	颜色	定义
PWR	绿色	网关内部电源正常
OK	黄色	ETHERNET/IP 通讯正常
FAL	红色	ETHERNET/IP 通讯断线
OK	黄色	CCLINK IEFB 通讯正常
FAL	红色	CCLINK IEFB 通讯断线

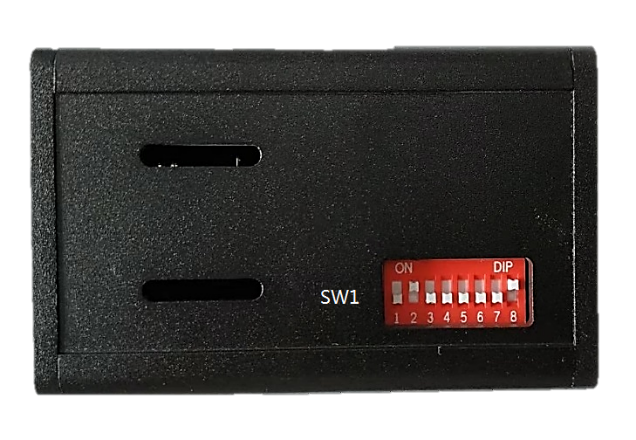

拨码说明



标识	拨位	定义
SW1	Bit1~Bit4	保留
	Bit5~Bit6	CCLINK IE FIELD BASIC 占用站数设置： Bit5=OFF，Bit6=OFF ：占用 1 站 Bit5=ON，Bit6=OFF ：占用 2 站 Bit5=OFF，Bit6=ON ：占用 3 站 Bit5=ON，Bit6=ON ：占用 4 站
	Bit7	数据大小端设置：一般拨到 ON ON：大端排列 OFF：小端排列
	Bit8	网关设置状态： ON：网关处于设置状态，用户可以设置网关的配置信息 OFF：网关处于运行状态。

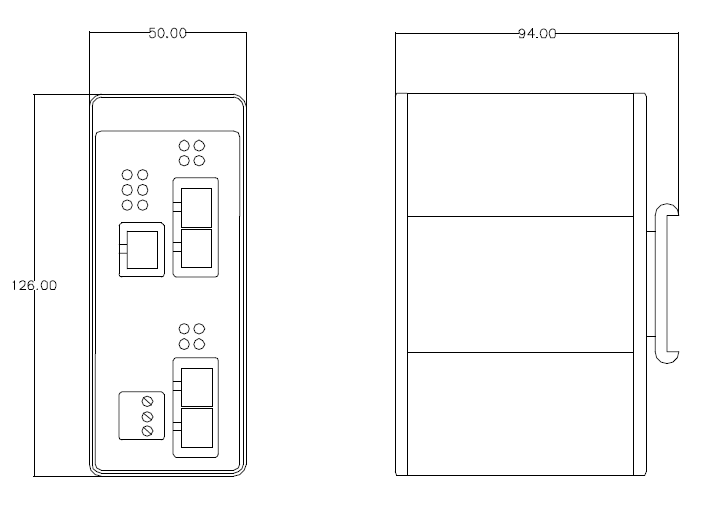

产品尺寸

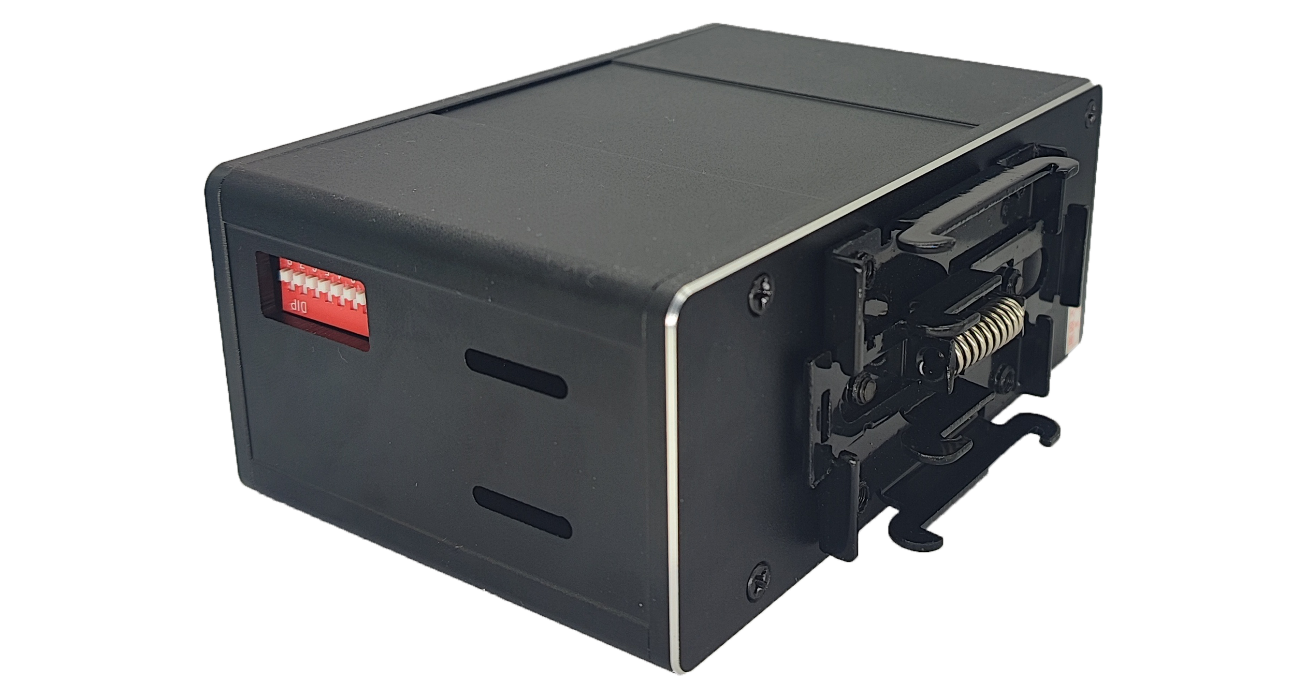

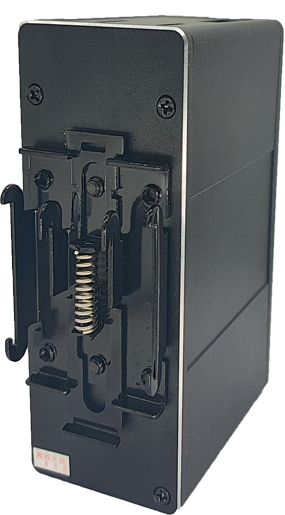

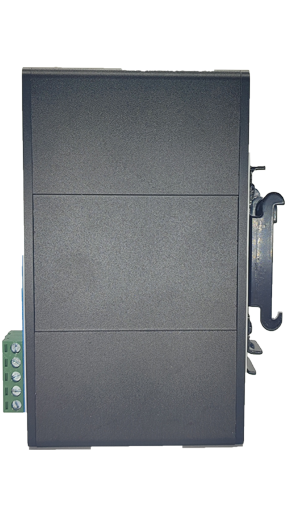

产品展示图
