1.产品功能



JM-EIP-RTU是自主研发的一款ETHERNET/IP从站功能的通讯网关。该产品主要功能是将各种MODBUS-RTU设备接入到ETHERNET/IP网络中。

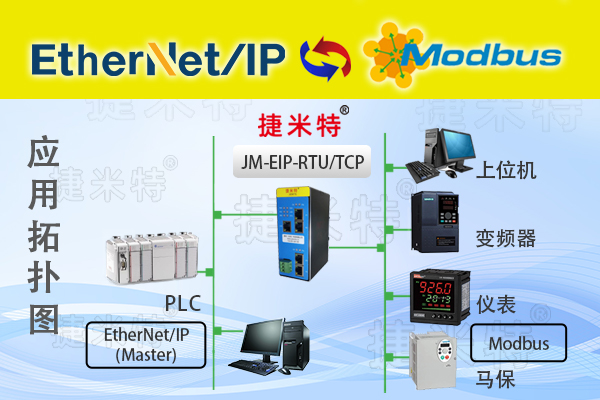

2.拓扑图





3.技术参数



ETHERNET/IP技术参数



网关做为ETHERNET/IP网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士等品牌的 PLC。

以太网10/100M自适应，具有 IP 地址冲突探测功能。

支持ODVA标准EtherNet/IP通信协议。

输入输出字节数：输入字节数最大490 Bytes、输出字节数最大490 Bytes。



MODBUS-RTU技术参数



网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。



网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。



网关的MODBUS波特率支持：2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。



网关的MODBUS字符格式及校验位：8 位无校验+1 停止位、8 位+偶校验+1 停止位、8 位+奇校验+1 停止位、8 位无校验+2 停止位。



网关作为MODBUS主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。



网关作为MODBUS从站，支持 03H、04H、06H、10H 号功能。



网关作为MODBUS主站，最多能带 32 个Modbus从站。



4.产品尺寸图



4.1 端子说明



3PIN 端子 L+：电源 24V



3PIN 端子 M：电源 0V



3PIN 端子 PE：保护地网口 LAN：网关下载口



网口 P1 和 P2：ETHERNET/IP 接口



6PIN 端子 A+：485 信号 A



6PIN 端子 B-：485 信号 B



6PIN 端子 TR：485 终端电阻，TR 与B 短接表示接入终端电阻



6PIN 端子 TX：232 发送信号



6PI 端子 RX：232 接收接收



6PIN 端子 GND：232 口 GND
