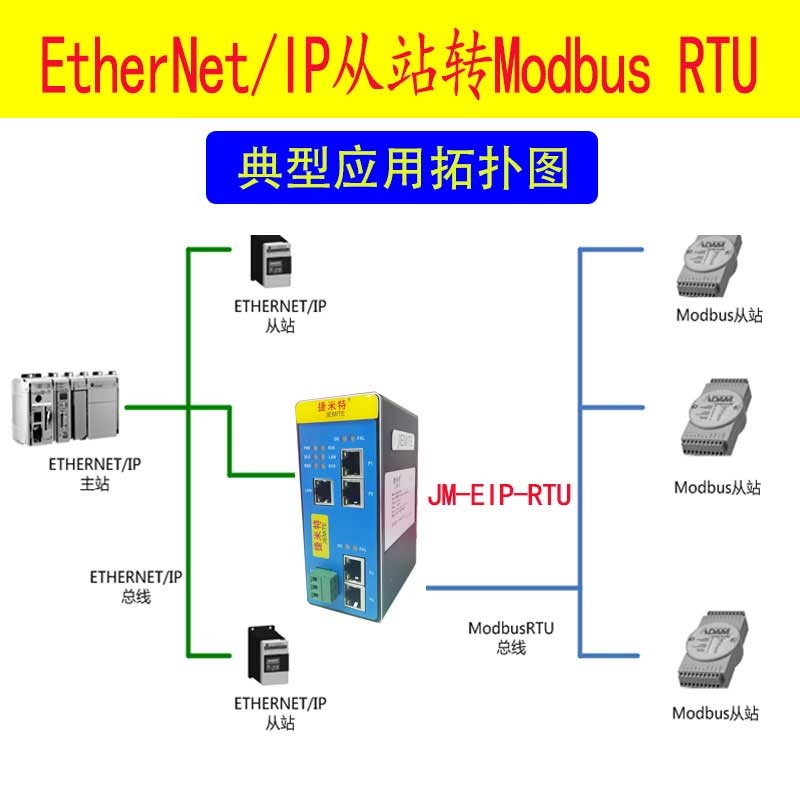

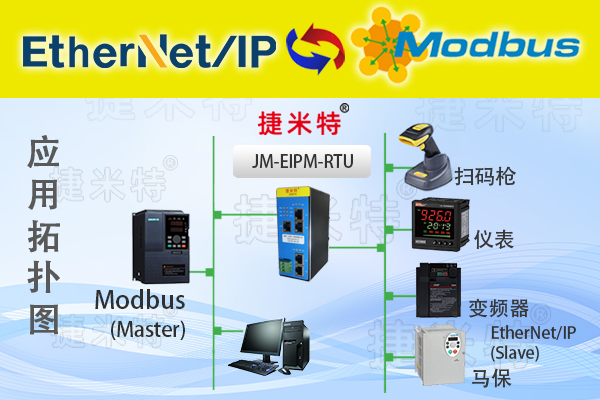

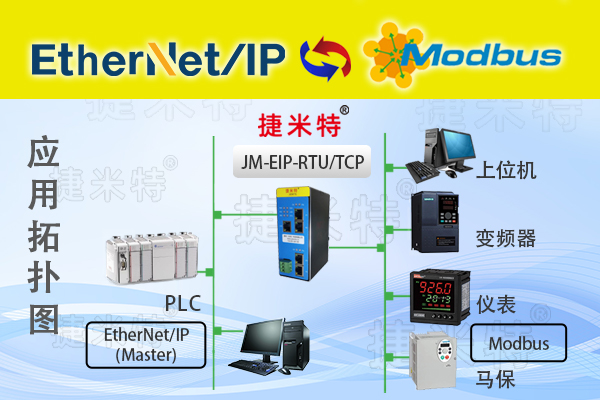

JM-EIP-RTU是自主研发的一款ETHERNET/IP从站功能的通讯网关。该产品主要功能是将各种MODBUS-RTU设备接入到ETHERNET/IP网络中。

JM-EIP-RTU连接到ETHERNET/IP总线中做为从站使用，连接到MODBUS-RTU总线中做为主站或从站使用。



产品参数

技术参数

l  网关做为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。

l  以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

l  支持 ODVA 标准 EtherNet/IP 通信协议。

l  输入输出字节数：输入字节数最大490 Bytes、输出字节数最大490 Bytes。

u  网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。

u  网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

u  网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

u  网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

u  网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

u  网关作为MODBUS 从站，支持03H、04H、06H、10H号功能。

u  网关作为MODBUS 主站，最多能带32个Modbus从站。

电气参数

u  电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

u  工作环境：-25～55℃，湿度≤95%

u  防护等级：IP20

u  安装方式：35mm导轨

u  重量：500g

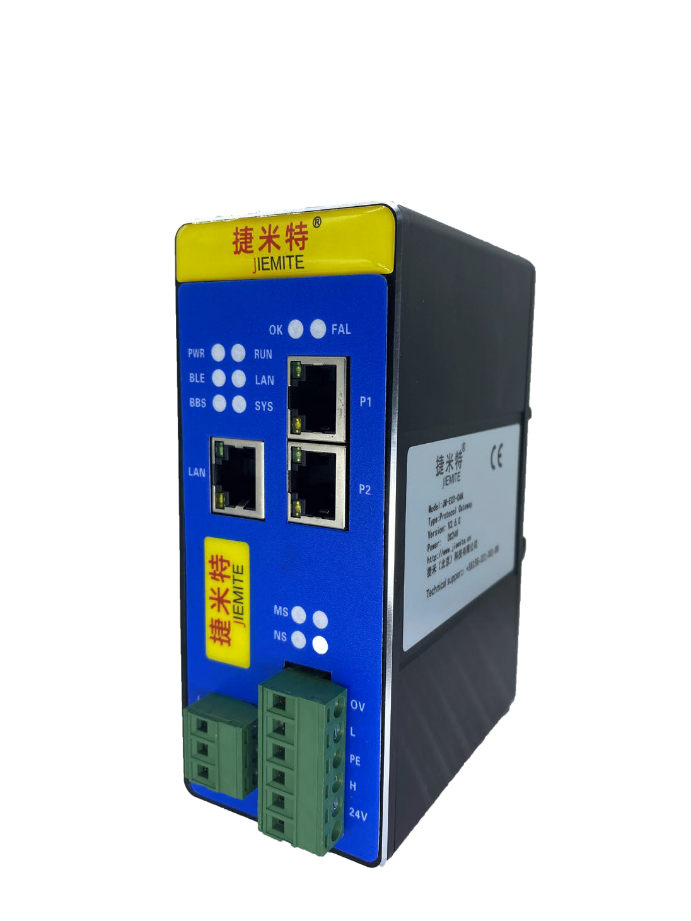

接口及指示灯说明

3PIN端子L+：电源24V

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口

网口P1和P2：ETHERNET/IP接口

6PIN端子A+：485信号A

6PIN端子B-：485信号B

6PIN端子TR：485终端电阻，TR与B短接表示接入终端电阻

6PIN端子TX：232发送信号

6PI端子RX：232接收接收

6PIN端子GND：232口GND





标识	颜色	定义
PWR	绿色	网关内部电源正常
LAN	绿色	网关处于配置状态，可以通过LAN接口下载配置
OK	黄色	ETHERNET/IP通讯正常
FAL	红色	ETHERNET/IP通讯断线
485-TX	绿色	485接口正在发送数据
485-RX	绿色	485接口正在接收数据
232-TX	绿色	232接口正在发送数据
232-RX	绿色	232接口正在接收数据

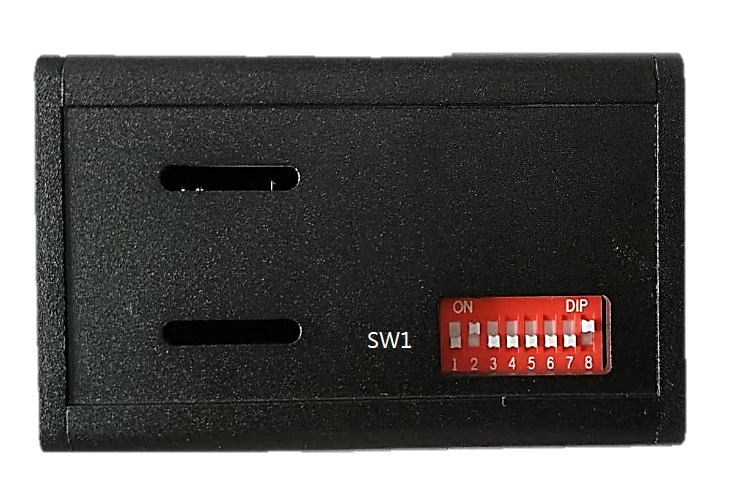

拨码说明



标识	拨位	定义
SW1 MODBUS功能	Bit1	MODBUS主从设置： ON：网关做为MODBUS主站工作 OFF：网关做为MODBUS从站工作
	Bit2	MODBUS物理接口设置： ON：网关使用485接口工作 OFF：网关使用232接口工作
	Bit3~Bit7	预留，拨到OFF
	Bit8	网关设置状态： ON：网关处于设置状态，用户可以设置网关的配置信息 OFF：网关处于运行状态。

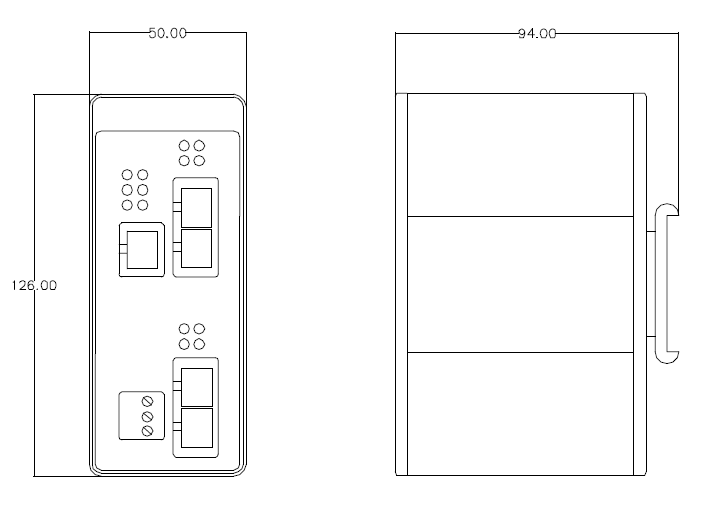

产品尺寸

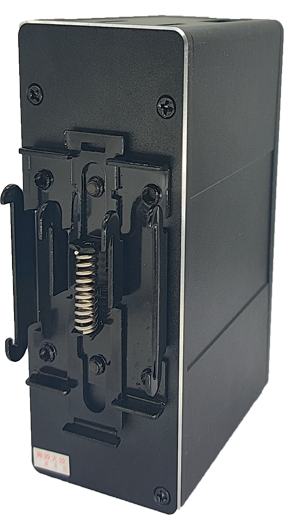

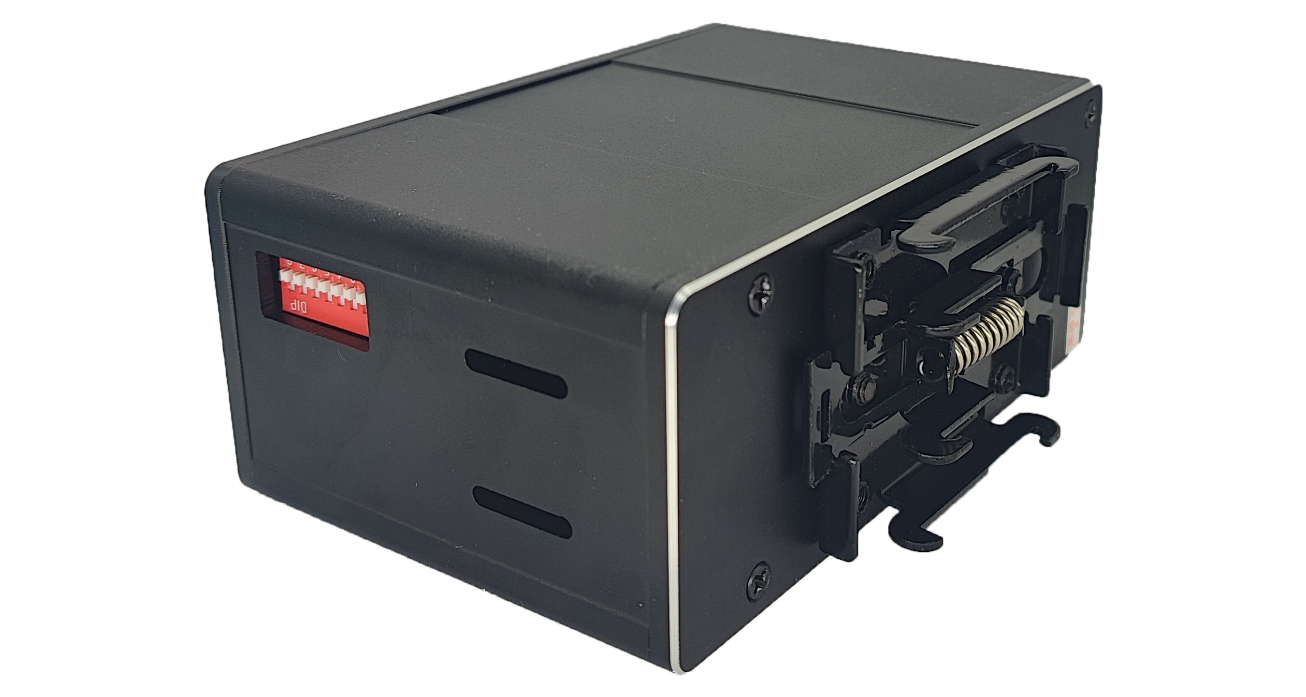

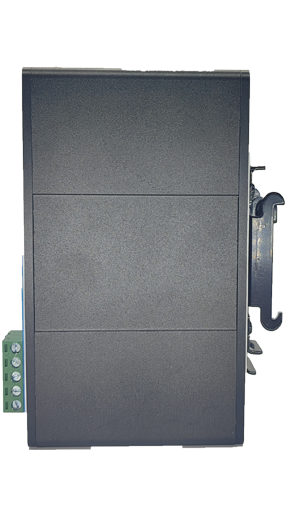

产品展示图
