产品介绍

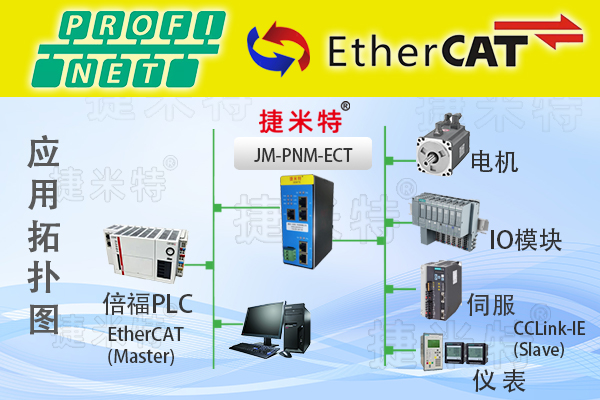

JM-PNM-ECT 是基于西门子1200PLC的一款 PROFINET 主站功能的通讯网关。该产品主要功能是将ETHERCAT 总线和 PROFINET 网络连接起来。

本网关连接到 PROFINET 总线中做为主站使用，连接到 ETHERCAT 总线中做为从站使用。

产品参数

技术参数

u  网关做为 PROFINET 网络的主站，使用博图软件配置。

u  支持的数据长度：输入≤256 字节，输出≤256 字节。

l  网关做为 ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

l  带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。

l  支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。

电气参数

◆ 电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

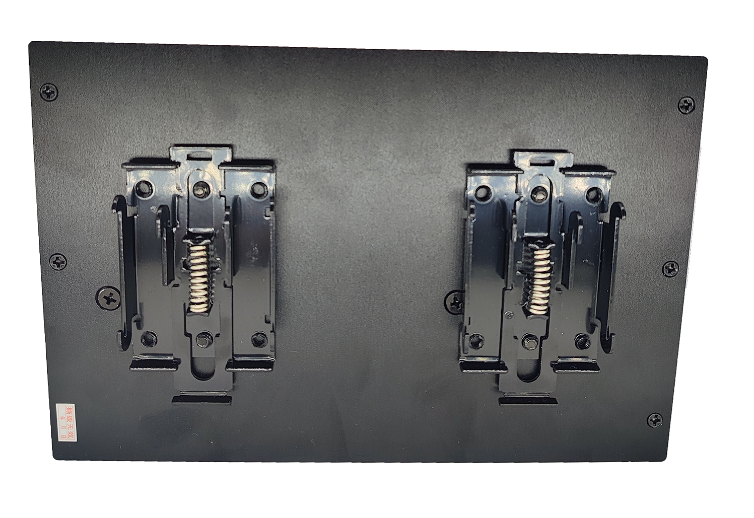

◆ 安装方式：35mm 导轨

◆ 重量：1000g

◆ 重量：1000g

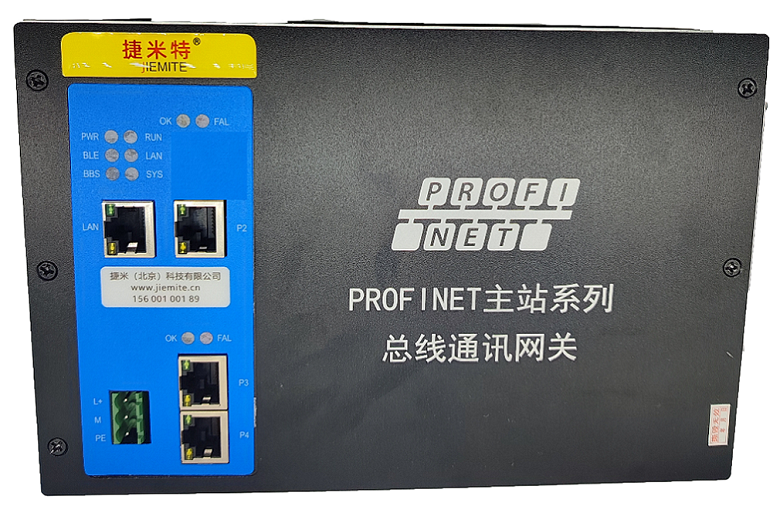

接口及指示灯说明



标识	颜色		定义
PWR		绿色	网关内部电源正常
OK		黄色	PROFINET 通讯正常
FAL		红色	PROFINET 通讯断线
OK		黄色	ETHERCAT 通讯正常
FAL		红色	ETHERCAT 通讯断线





端子说明：



3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口LAN：网关专用参数配置口

网口P2：PROFINET 接口  及 组态配置口

网口 P3：ETHERCAT输入接口

网口 P4：ETHERCAT输出接口

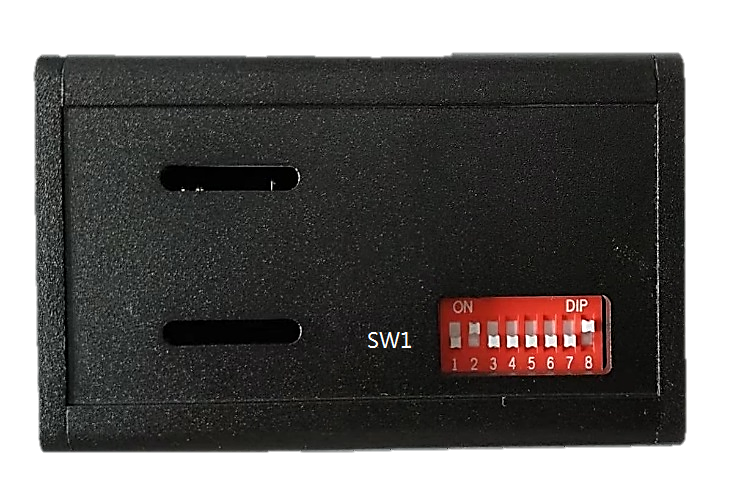

拨码说明



标识	拨位	定义
SW1	Bit1~Bit6	预留，全部拨到 OFF
	Bit7	数据排序模式： ON： 数据反序模式 OFF：数据正序模式
	Bit8	网关设置状态： ON：网关处于设置状态，用户可以设置网关的配置信息 OFF：网关处于运行状态。





产品尺寸



横向长150mm*高125mm*厚125mm



产品展示图
