数控机床CNC数据采集网关兼容

千余种机床协议.

产品介绍及解决方案

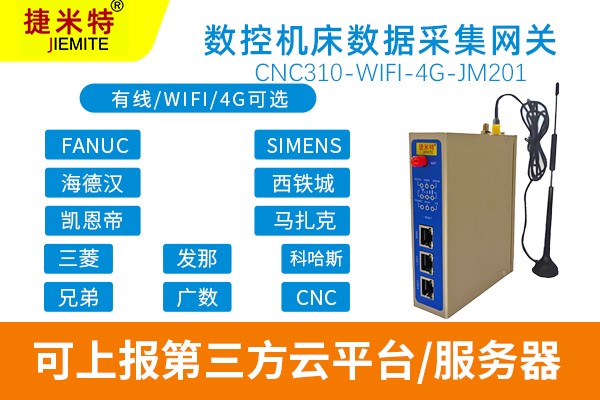

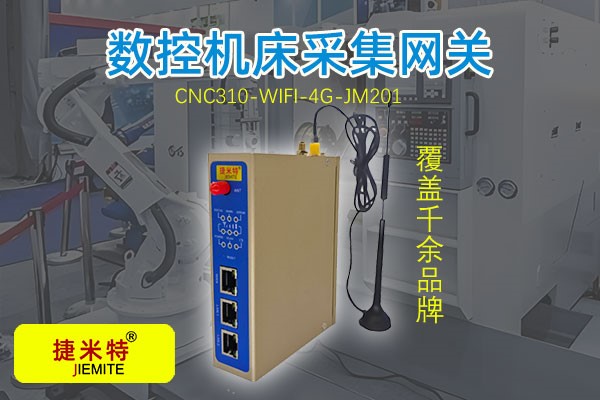

捷米特CNC310-WIFI-4G-JM201机床数据采集网关，是一款成熟稳定的机床数据采集网关设备，可以提供强大的CNC机床实时数据采集功能，可快速实现机床联网，实时采集CNC机床运行数据以及生产数据。数控机床作为精密加工制造业中最重要的设备，在生产管理过程中，机床往往是车间的“信息孤岛”，设备通讯接口封闭、加工程序不能集中高效管理，生产管理者无法及时了解设备运行状态信息、无法准确记录刀具及加工过程信息、无法及时获取生产汇总信息。这也导致了生产效率低、换线部署周期长、设备维保不及时、设备运转效率低等一系列问题。因此，通过与机床数控系统实时通讯，并通过边缘计算保障数据准备，实现设备数据与生产数据关联、实现生产全流程有效监控，发现生产过程瓶颈、提高生产效率、提升管理决策效率、降低生产成本，提升企业核心竞争力。

应用广泛

捷米特CNC310-WIFI-4G-JM201机床数据采集网关在汽车智能工厂、工业自动化场景、数控机床领域以及边缘计算网关在机床设备数据采集中都发挥着重要作用。它能够提高数据采集的效率和准确性，实现实时监控和故障诊断，提升生产效率和产品质量，降低运维成本。例如：FANUC;SIMENS三菱，兄弟等各种机床的数据采集，并可通过modbus协议将CNC实时采集数据传送给数据使用系统。对接各种数据库及MES/ERP等厂内系统兼容性好，可接入CNC周边设备，包括CNC能耗、压铸机、冲床、冷镦机、切割机、开卷机、焊接机、校直机、矫平机、送料机、下料机、液压机等; 随着工业智能化的不断发展，机床数据采集网关的应用将越来越广泛，为制造业的转型升级提供有力支持。

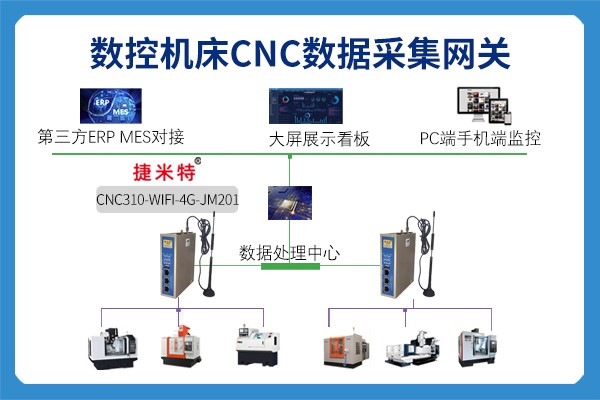

机床数据采集网关典型应用



功能特点：

1.数字驾驶舱：设备监控、生产监控、效率监控、数据录入、参数监控、异常报警、实时曲线、设备定位；

2.任务管理：计划管理、工单管理、预计完成时间、生产节拍；

3.刀具管理：刀具寿命监控、刀具更换提醒、刀具质量评估；

4.能耗管理：能耗监控、分项计量、生产能耗、单品能耗、班次能耗、待机能耗、能耗统计分析；

5.维保管理：设备台账、设备维保记录、维保计划、维保提醒；

6.品质管理：工艺管控、不良品、工艺参数修改报警、实时数据监控超限不良品预标记；

7.故障报警：报警提醒、短信报警、微信报警；

8.历史数据：数据储存与查询、数据历史曲线与excel导出；

9.报表管理：生产、品质、能耗、报警报表；

10.角色分发：管理者、车间主任、调机员、操作员、品质、计划、维保维修、销售，根据不同角色的需求，呈现不同数据内容。



产品效果：

1.科学管理，数据作为决策依据，提升生产效率；

2.减少新品换线时间、减少生产报工、降低人力成本；

3.工艺管理、程序管理、品质追溯、刀具管理，提升产品品质，提升产品直通率；

4.科学维保，减少停机时间、延长机床使用寿命；

5.能耗管理，提升生产能效，降低能耗浪费；

6.数字化员工绩效、工作能力；

7.产量与人工工时、能耗进项关联，科学成本核算。



兼容95%以上机床品牌及协议：

品牌	型号	接口支持	工业协议
西门子	808D 系列 / 810D 系列 828D 系列 / 828Dsl 系列 840D 系列 / 840Dsl 系列	设备需具备 127 或 130 网口	私有协议 / OPC UA
三菱	M700 系列（M700/M700v，M70/M70v，E70） C70 系列 M800 系列（M800/M80 系列）	RJ45（以太网）	私有协议
发那科	全系列	PCMCIA + 网口	FOCAS
哈斯	全系列	RJ45/232	私有协议
兄弟	S 系列（S700Z1，S500Z1，S1000X1，S700X1，S500X1，S300X1） R 系列（R450Z1，R450X1，R650X1） M 系列（M140X2RD）	RJ45	私有协议
广数 CNC	GSK988 系列，980tdi（V3.33 版本以上），980t/mdc（具备 CN51 通信扩展串口）	RJ45/DB9	modbus
海德汉	海德汉 620、640、530、520 等	RJ45	私有协议
西铁城	三菱 M730B	RJ45	私有协议
凯恩帝	K2000TFi/K2000TFi - D/K1000TTiC/K1000TFi/K1TiC	RJ45	私有协议
马扎克	Matrix/640/Smart/Smooth	RJ45	私有协议
