详细介绍

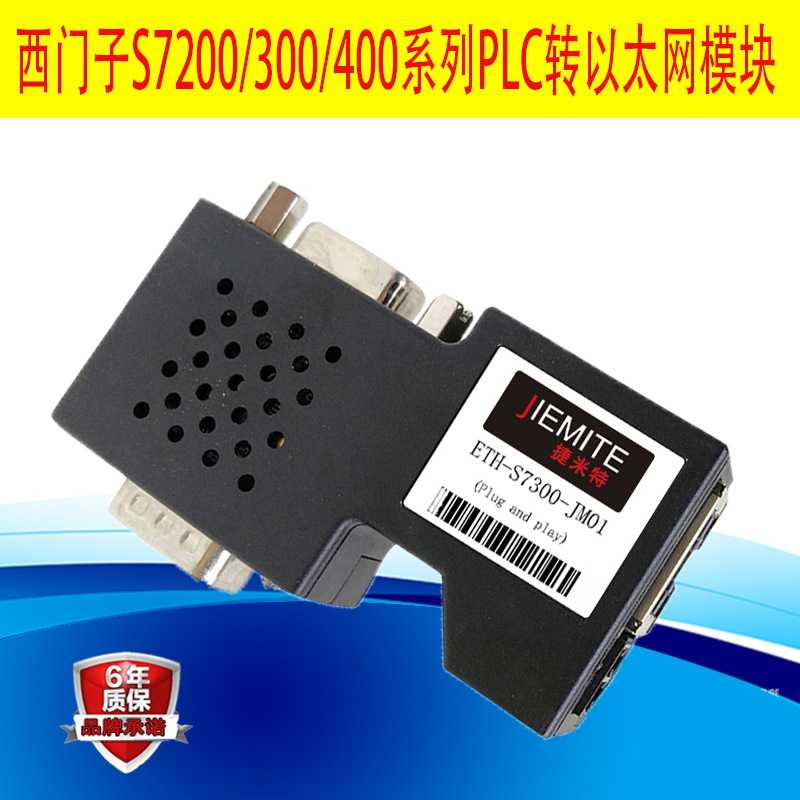

ETH-S7300用于西门子S7-200/SMART S7-200/S7-300/S7-400/西门子数控840D、840DSL等PLC的以太网数据采集，非常方便构建生产管理系统。
ETH-S7300不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。
ETH-S7300支持工控领域内绝大多数SCADA软件，支持西门子S7TCP以太网协议和ModbusTCP协议。
ETH-S7300功能：
1、 支持多主站通讯，扩展口可以连触摸屏或其他主站。
2、 通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。
3、 波特率9.6Kbps~6Mbps自适应。
4、 直接安装在PLC的PPI/MPI/PROFIBUS通讯口上，无需外接电源。
5、 支持西门子S7以太网通讯驱动，包括MicroWIN、STEP7、博途、WinCC等。
6、 用户可以按照ETHS7协议采用高级语言编程（如VB、VC、C#等），实现与S7-200/300/400的数据通讯，方便开发生产管理系统。
7、 免费提供ETHS7 OPC服务器，支持OPC通道的SCADA以OPC方式与PLC进行通讯。。
8、 集成ModbusTCP服务器， Modbus数据区可自动或编辑映射至S7-200/300/400寄存器。
9、 可同时实现S7TCP连接、ModbusTCP通讯，最多支持32个上位机的连接。
10、 支持用户侧通过以太网实现固件更新，一次购买，永久升级。

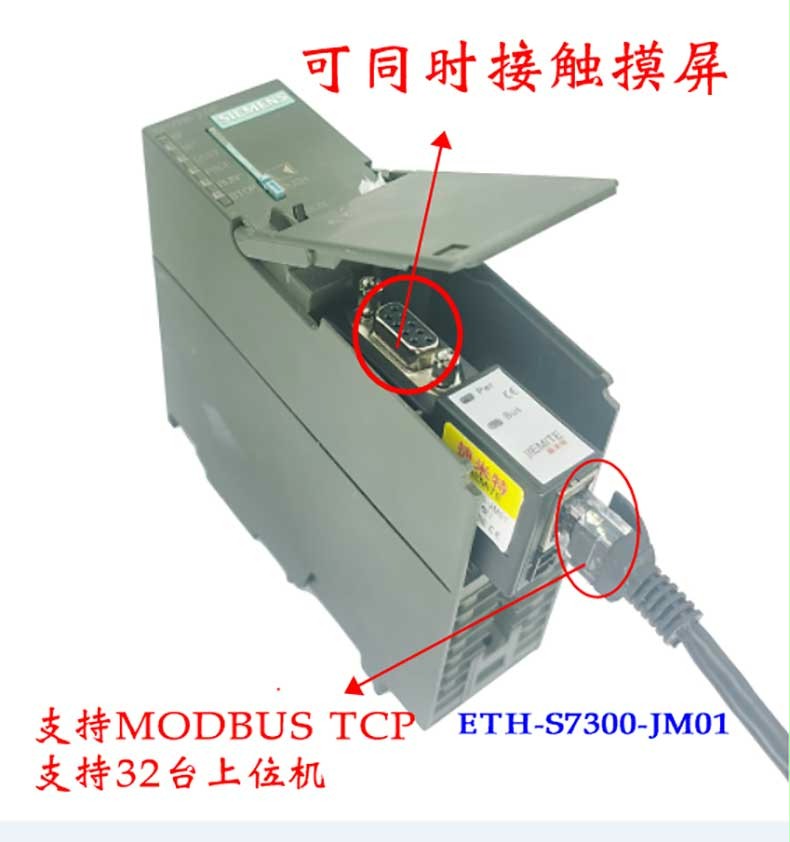

ETH-S7300模块安装：

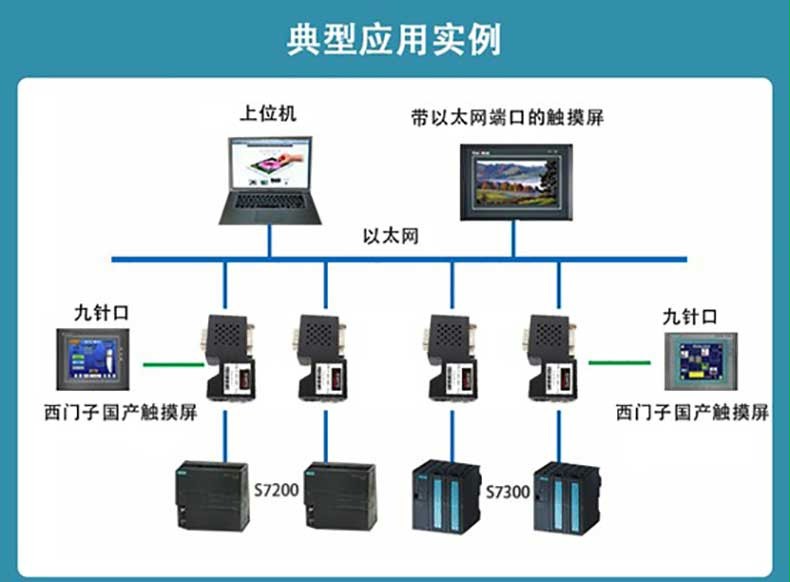

ETH- S7300典型应用：
技术参数：
|
产品型号 |
ETH-S7300-JM01(02) |
|---|---|
|
描述 |
西门子S7-200/300/400以太网通讯处理器 |
|
颜色 |
金属黑 |
|
状态显示 |
Pwr, Bus |
|
以太网接口 接口类型 传输速率 协议支持 TCP连接数 |
Link/Active指示灯，线序自适应 RJ45母插座 10/100Mbps 西门子S7TCP、ModbusTCP. OPC、TCP/IP协议开放 最大32 |
|
S7接口 接口类型 传输速率 协议支持 |
RS485 DSUB九针公 9.6K、19.2K、187.5K、500K、1.5M、3M、6Mbps，波特率自适应 PPI/MPI从/MPI主从/PROFIBUS |
|
人机接口 接口类型 传输速率 协议支持 人机类型 |
RS485 DSUB九针母 9.6K、19.2K、187.5K、500K、1.5M、3M、6Mbps S7多主站协议 西门子、MCGS、威纶、台达、歩科等 |
|
编程软件 组态软件 OPC软件 |
MicroWIN、STEP7、博途 WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等 KepWare OPC、ETHS7 OPC |
|
诊断和参数设置工 具 |
IE浏览器，默认192.168.1.188、BCDevice |
|
供电方式 电压类型 |
PLC通讯口直接取电 24VDC/100mA |
|
工作温度 |
0~60"C |
|
工作湿度 |
95%非凝露 |
|
安装方式 |
即插即用 |
|
电磁兼容性 |
2014/30/EU |
|
认证 |
CE认证 |
|
尺寸(L*W*H) |
65*30*17mm |
|
重量 |
60g |
