详细介绍
捷米特ETH-S7200用于西门子S7-200/SMART S7-200PLC的以太网数据采集，非常方便构建生产管理系统。
捷米特ETH-S7200不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。
ETH-S7200支持工控领域内绝大多数SCADA软件，支持西门子S7TCP以太网协议和ModbusTCP协议。
ETH-S7200-JM01直通型：捷米特扩展的DSUB9针母口，可以连西门子和Proface触摸屏、多主站电缆、通讯板卡；
ETH-S7200-JM02桥接型：捷米特扩展的DSUB9针母口，可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。
捷米特- S7200功能：
1、 支持多主站通讯，扩展口可以连触摸屏或其他主站。
2、 通过WEB服务器或配置诊断工具Device均可对设备进行参数设置和运行诊断。
3、 波特率9.6Kbps~187.5Kbps自适应。
4、 直接安装在PLC的PPI通讯口或者EM277的通讯口上，无需外接电源。
5、 支持西门子S7以太网通讯驱动，包括MicroWIN，支持WinCC以TCP/IP方式直连S7-200。
6、 用户可以按照捷米特S7协议采用高级语言编程（如VB、VC、C#等），实现与S7-200的数据通讯，方便开发生产管理系统。
7、 免费提供捷米特S7 OPC服务器，支持OPC通道的SCADA以OPC方式与PLC进行通讯。
8、 集成ModbusTCP服务器， Modbus数据区可自动或编辑映射至S7-200寄存器。
9、 可同时实现S7TCP连接、ModbusTCP通讯，最多支持32个上位机的连接。
10、 支持用户侧通过以太网实现固件更新，一次购买，永久升级。

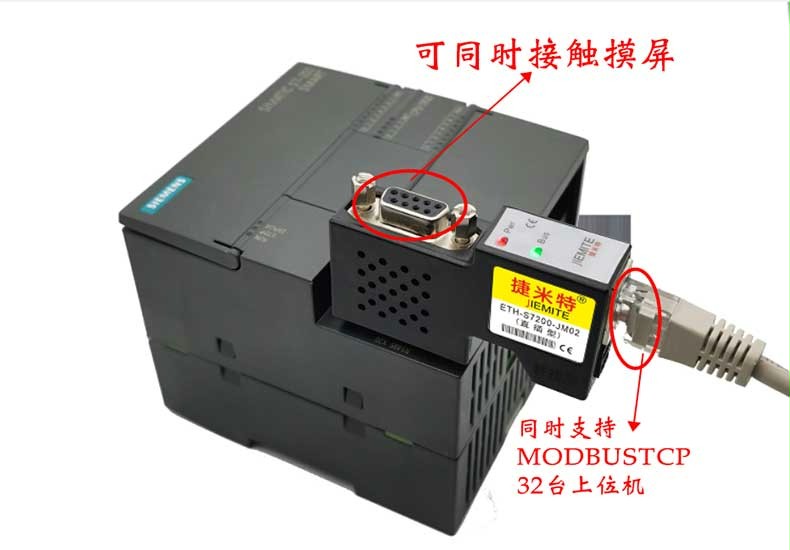

ETH- S7200模块安装：
ETH- S7200典型应用：
技术参数：
|
产品型号 |
ETH-S7200-JM01(02) |
|---|---|
|
描述 |
西门子S7-200以太网通讯处理器 |
|
颜色 |
金属黑 |
|
状态显示 |
Pwr, Bus |
|
以太网接口 接口类型 传输速率 协议支持 TCP连接数 |
Link/Active指示灯，线序自适应 RJ45母插座 10/100Mbps 西门子 S7TCP、ModbusTCP、 OPC、TCP/IP 协议开放 最大32 |
|
S7接口 接口类型 传输速率 协议支持 |
RS485 DSUB九针公 9.6K、19.2K、187.5K，波特率自适应 PPI/MPI从站 |
|
人机接口 接口类型 传输速率 协议支持 入机类型 |
RS485 DSUB九针母 9.6K、19.2K、187.5K PPI/MPI从站 西门子、MCGS、威纶、台达、歩科等 |
|
编程软件 组态软件 OPC软件 |
STEP7 MicroWIN WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等 KepWare OPC、捷米特S7 OPC |
|
诊断和参数设置工具 |
IE浏览器，默认 192.168.1.188、BCDevice |
|
供电方式 电压类型 |
PLC通讯口直接取电 24VDC/100mA |
|
工作温度 |
0~60'C |
|
工作湿度 |
95%非凝露 |
|
安装方式 |
即插即用 |
|
电磁兼容性 |
2014/30/EU |
|
认证 |
CE认证 |
|
尺寸(L*W*H) |
65*30*17mm |
|
重量 |
60g |
