西门子S7系列PLC 以太网模块

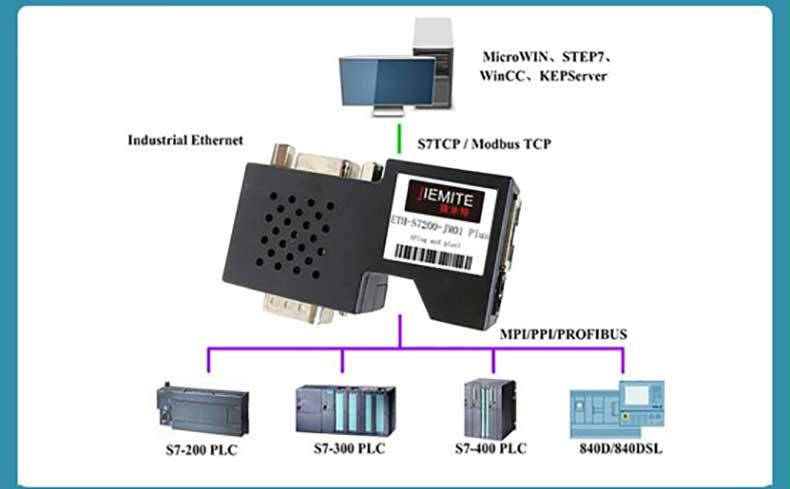

捷米特ETH-S7系列模块适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、ET200、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集,支持MODBUS TCP/S7TCP,同时支持触摸屏和32台上位机通讯。

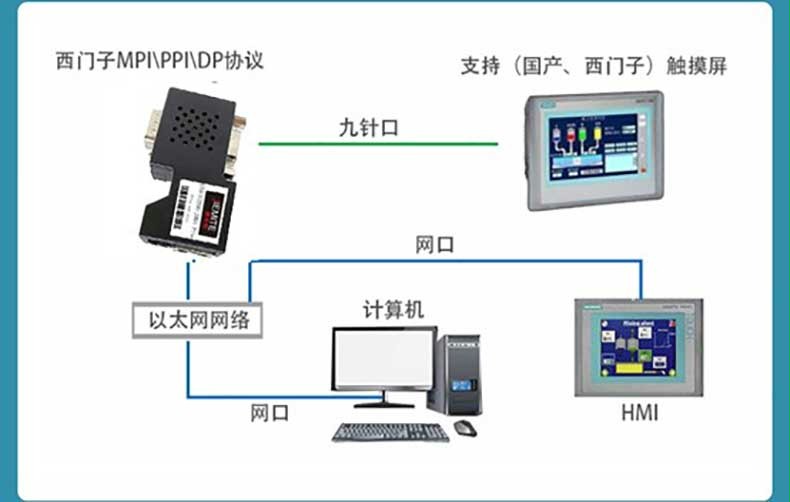

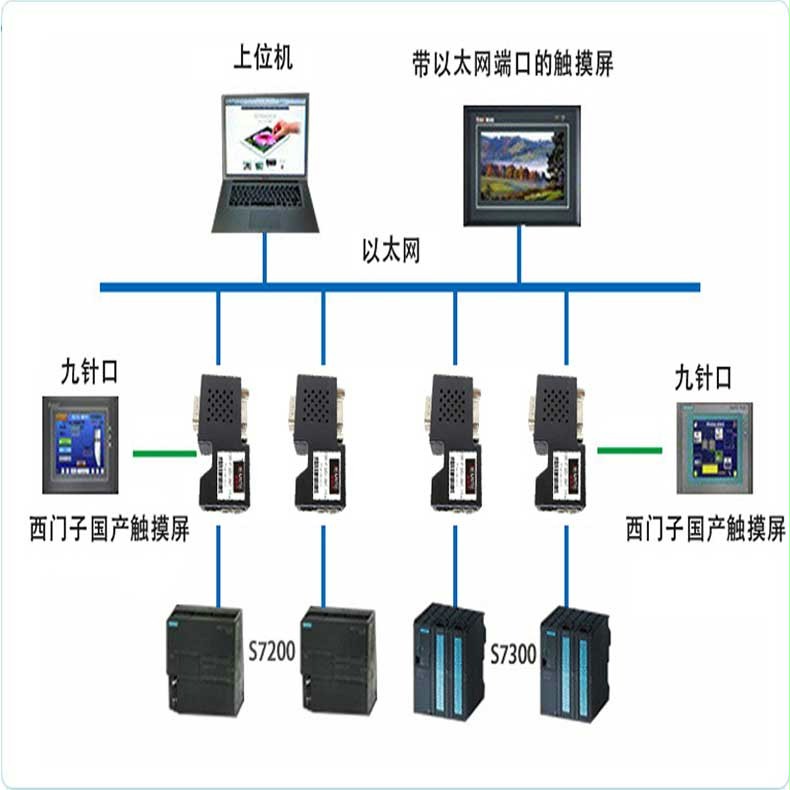

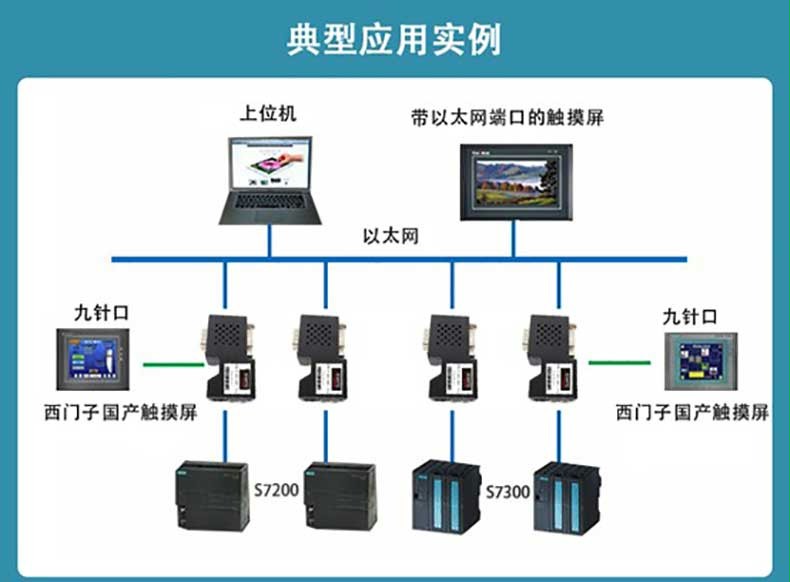

1.经典案例拓扑图
2．系列和型号
ETH-JM产品主分为两个系列：ETH-JM （基本版）、ETH-JM PLUS （高级版）。
ETH-JM（基本版）包括三个型号：ETH-S7200-JM01 直通型、ETH-S7200-JM02 桥接型、ETH-S7300-JM01。
- ETH-S7200-JM01 直通型：适用于西门子 S7200 系列、SMART 系列等 PLC 控制系统的的以太网通讯；其 X2 的扩展接口可以连接支持多主站通讯的触摸屏（西门子品牌、PROFACE 品牌）和通讯电缆（西门子原装）。
- ETH-S7200-JM02桥接型：适用于西门子 S7200 系列、SMART 系列等 PLC 控制系统的的以太网通讯；其 X2 的扩展接口可以连接不支持多主站通讯的触摸屏（国产触摸屏品牌：威纶通、步科、昆仑通态、海泰克等）。
- ETH-S7300-JM01：适用于西门子 S7200/300/400 系列等 PLC 控制系统和西门子 840D、840D SL 数控系统的以太网通讯；其 X2 的扩展接口可以连接支持多主站通讯的触摸屏（西门子品牌、PROFACE 品牌） 和通讯电缆（西门子原装）。
ETH-JM（高级版）包括四个型号：ETH-S7200-JM01Plus直通型、ETH-S7200-JM02Plus 桥接型、ETH-S7300-JM01Plus 直通型、-ETH-S7300-JM02Plus 桥接型。
- ETH-S7200-JM01Plus 直通型：适用于西门子 S7200 系列、SMART 系列等 PLC 控制系统的的以太网通讯；其X2 的扩展接口可以连接支持多主站通讯的触摸屏（西门子品牌PROFACE 品牌）和通讯电缆（西门子原装）。
- ETH-S7200-JM02Plus 桥接型：适用于西门子 S7200 系列、SMART 系列等 PLC 控制系统的的以太网通讯；其X2 的扩展接口可以连接不支持多主站通讯的触摸屏（国产触摸屏品牌：威纶通、步科、昆仑通泰、海泰克等）。
- ETH-S7300-JM01Plus直通型：适用于西门子 S7200/300/400 系列等 PLC 控制系统和西门子 840D、840D SL 数控系统的以太网通讯；其 X2 的扩展接口可以连接支持多主站通讯的触摸屏（西门子品牌、PROFACE 品牌）和通讯电缆（西门子原装）。

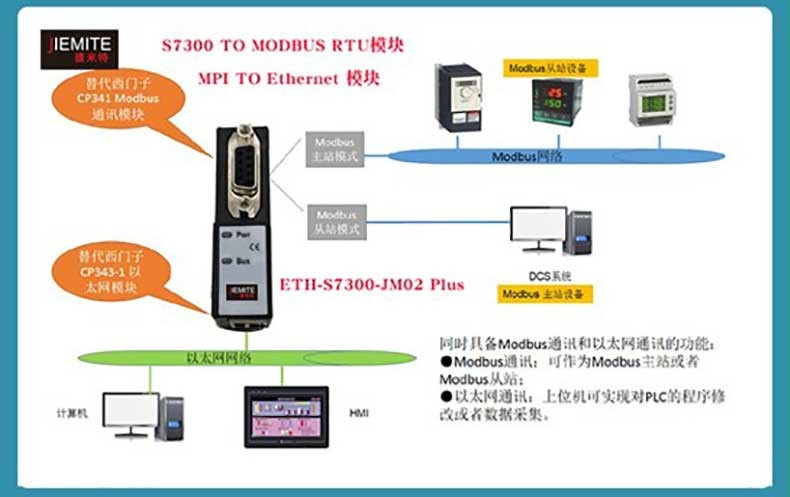

ETH-S7300-JM02Plus桥接型：适用于西门子 S7200/300/400 系列等 PLC 控制系统和西门子 840D、840D SL 数控系统的以太网通讯；其 X2 的扩展接口支持 Modbus 功能（支持Modbus 主站功能和 Modbus 从站功能），实现 PLC 与其他Modbus 设备的通讯。
3.硬件和接口图
4.功能应用
功能一：编程调试
ETH-JM西门子系列模块支持对 PLC 控制系统的编程调试（MicroWIN、STEP7、博图软件）。
功能二：SCADA 以太网通讯
ETH-JM西门子系列模块支持和市面上几乎所有的 SCADA 监控组态软件以太网通讯，例如：WINCC、组
态王、MCGS、力控、杰控、易控、INTOUCH、IFIX、LABVIEW 等。
功能三：OPC 通讯
ETH-JM西门子系列 OPC Server 以太网通讯，例如：KEPWARE OPC、PC ACCESS OPC 等。
功能四：触摸屏以太网通讯
ETH-JM西门子系列模块支持和市面上主流的触摸屏以太网通讯，例如：西门子 KTP/TP 系列、西门子SmartIE 系列连 S7300、威纶通、步科、昆仑通态等。
功能五：ModbusTCP 通讯
ETH-JM西门子系列模块内部集成了 ModbusTCP 服务器功能，上位机软件（ModusTCP 客户端）可直接按照地址映射表去访问 PLC 控制系统的内部寄存器地址的数据，地址映射表可以使用默认的也可以自由定义映射关系，使得通讯变得更加灵活。
功能六：高级语言编程
ETH-JM模块提供开放的以太网协议（TKNetS7 协议）供工程师开发通讯程序软件使用。
功能七：PLC 数据交换
ETH-JM模块（仅ETH-JM（高级版）支持该功能，ETH-JM（基本版）不支持）支持与西门子 S7-1200、S7-1500、SMART 200PLC 实现交换数据。
功能八：Modbus 通讯
ETH-JM 模块（仅 ETH-JMPlus 桥接型支持该功能支持 Modbus 功能，可作为 Modbus 主站或者 Modbus从站，实现 PLC 与其他 Modbus 设备的通讯。

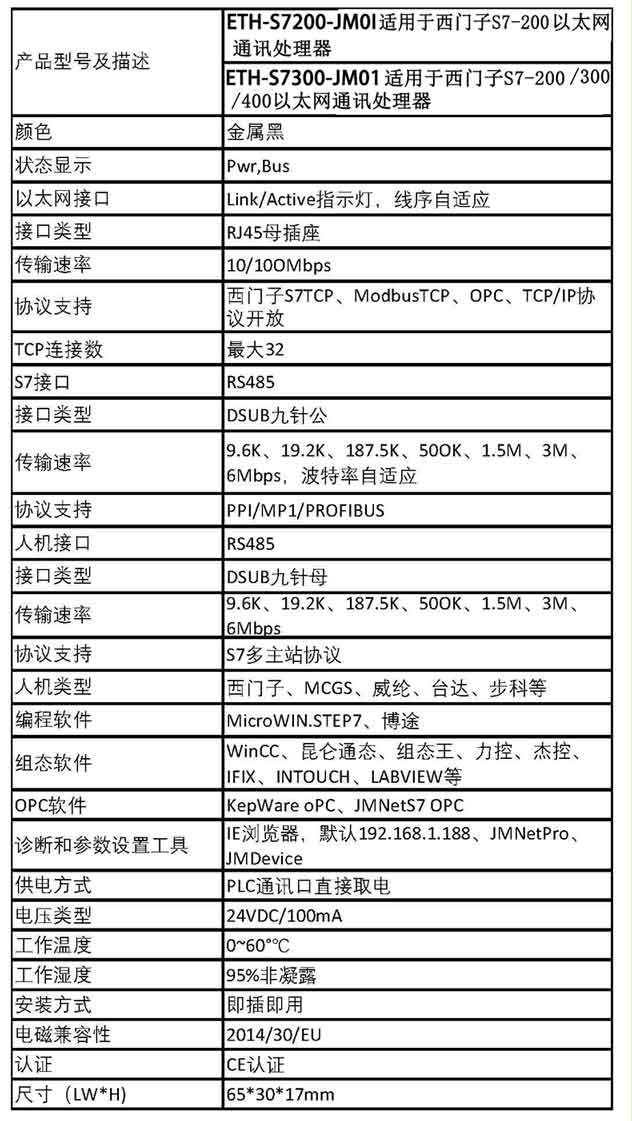

5.技术参数
