详细介绍
1.产品功能
JM-EIP-CAN是自主研发的一款 ETHERNET/IP 从站功能的通讯网关。该产品主要功能是将各种 CAN 总线和 ETHERNET/IP 网络连接起来。
本网关连接到 ETHERNET/IP 总线中做为从站使用，连接到 CAN 总线中根据节点号进行读写。

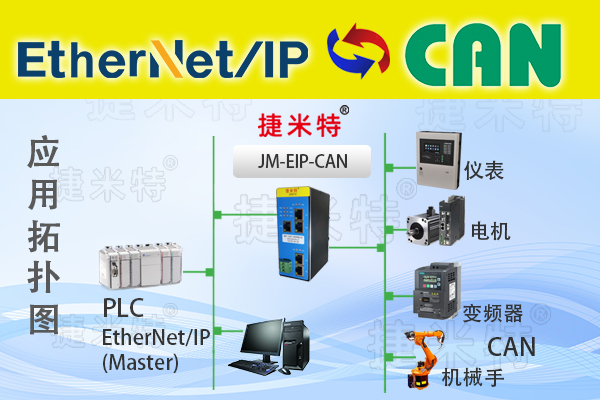

2.拓扑图
3.技术参数
ETHERNET/IP技术参数
网关做为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士等品牌的 PLC。
以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
支持 ODVA 标准 EtherNet/IP 通信协议。
输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。
CAN技术参数
标准CAN 2.0 A、2.0B 接口可选
波特率：5K~1M 可选
可以配置多条 CAN 的接收、发送报文
网关自带终端电阻

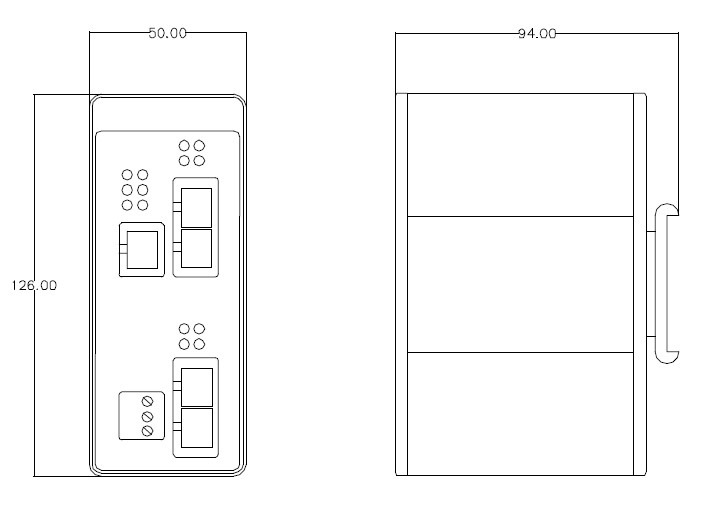

4.产品尺寸图
4.1 端子说明
3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地
网口 LAN：网关下载配置口，本产品不使用
网口 P1：ETHERCAT输入接口
网口 P2：ETHERCAT输出接口
5PIN 端子 L、H：CAN 信号 L、H
5PIN 端子 GND：屏蔽接地
5PIN 端子 RL、RH： CAN 终端电阻，如需接入终端电阻时，L 与 RL短接，H 与 RH 短接
