JM-ECTM-CCLKIE网关实现CC-Link IE FB网络与EtherCAT网络的互连互通。该网关可实现双向数据交换，实现EtherCAT设备和CC-Link IE FB控制器的数据交互。

1.1      产品特点

Ø  应用广泛：支持EtherCAT接口的伺服驱动器、耦合器、仪表、PLC、DCS、FCS等等。

Ø  配置简单：用户不必了解EtherCAT协议和CC-Link IE FB协议细节，只需要参考手册，根据要求就能配置网关，不需要复杂编程，即可在短时间内实现连接功能。

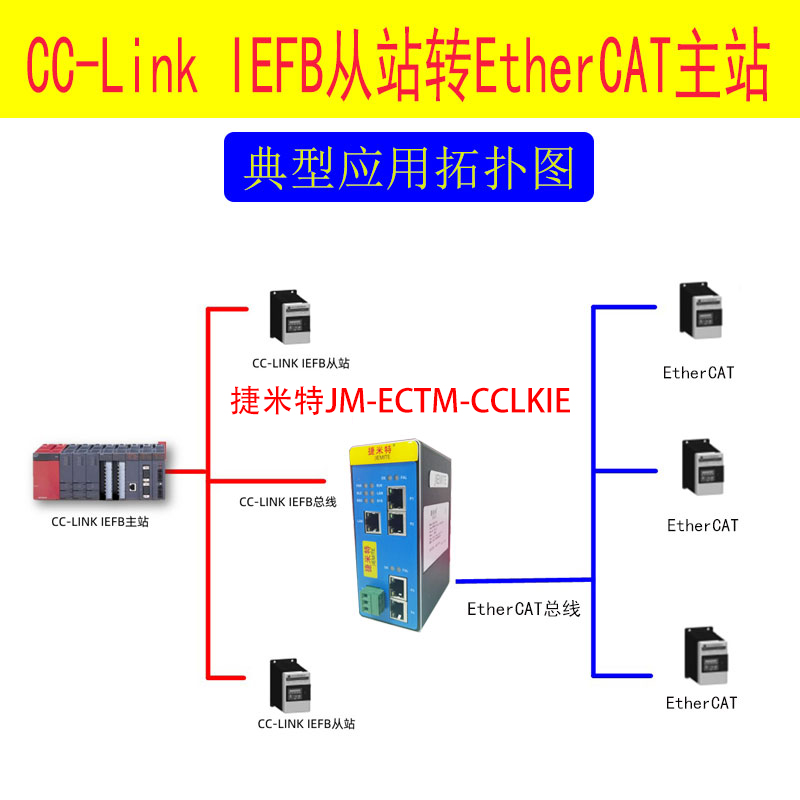

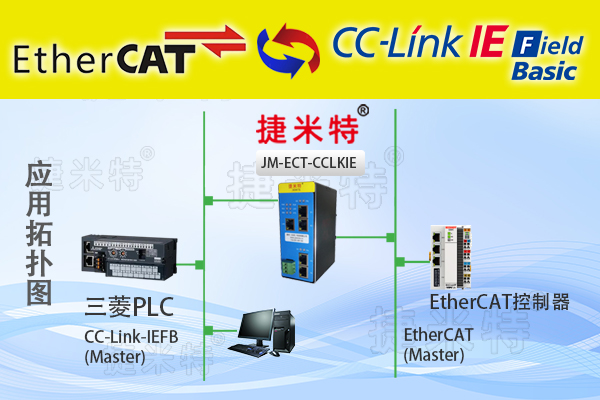

捷米特JM-ECTM-CCLKIE产品拓扑图



1.2      技术指标

Ø  ECATM-CC-Link IE FB在CC-Link IE FB一侧为CC-Link IE FB从站，在EtherCAT一侧为EtherCAT主站；

Ø  CC-Link IE FB支持最大的输入字节数为500字节，最大的输出字节为500字节

Ø  EtherCAT规范 V1.0.3.2；

Ø  支持CANopen over EtherCAT（CoE）协议：SDO上传和下载，SDO信息服务（访问CANopen对象字典），紧急情况请求；支持Ethernet over EtherCAT（EoE）协议（虚拟交换机）；支持Transfer over EtherCAT（FoE）协议；

Ø  支持DC – Synchronous、SM Synchronous模式

Ø  支持拓扑查看器、诊断检测、自动扫描

Ø  供电：24VDC(±5％)，最大功率3.5W

Ø  工作环境温度：-25～55℃，湿度≤95%

Ø  外形尺寸：34mm（宽）×110mm（高）×70mm（厚）

Ø  安装方式：35mm导轨

Ø  防护等级：IP20

2       产品外观

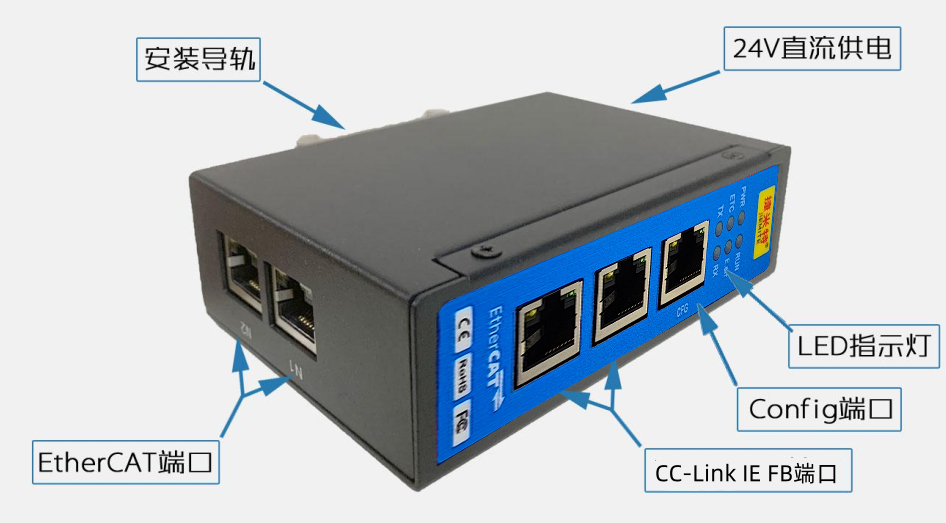

2.1      产品外观



2.2      指示灯定义

指示灯定义如下：

尺寸：40mm（宽）×110mm（高）×74mm（深）

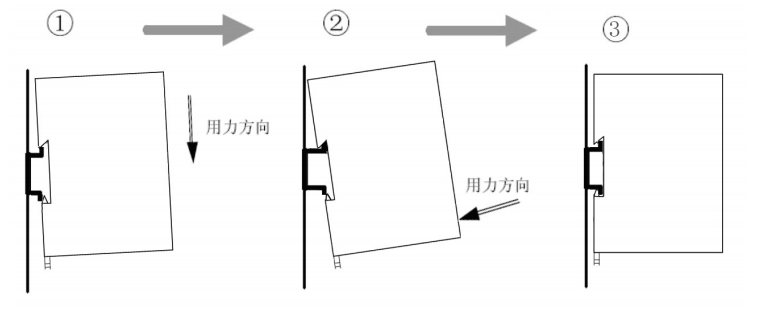

3.2    安装方法

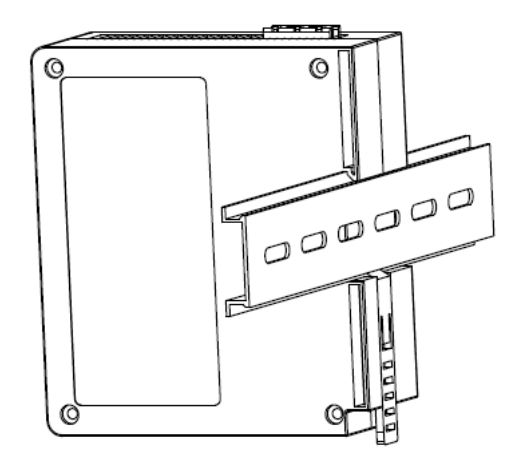

35mm DIN 导轨安装
