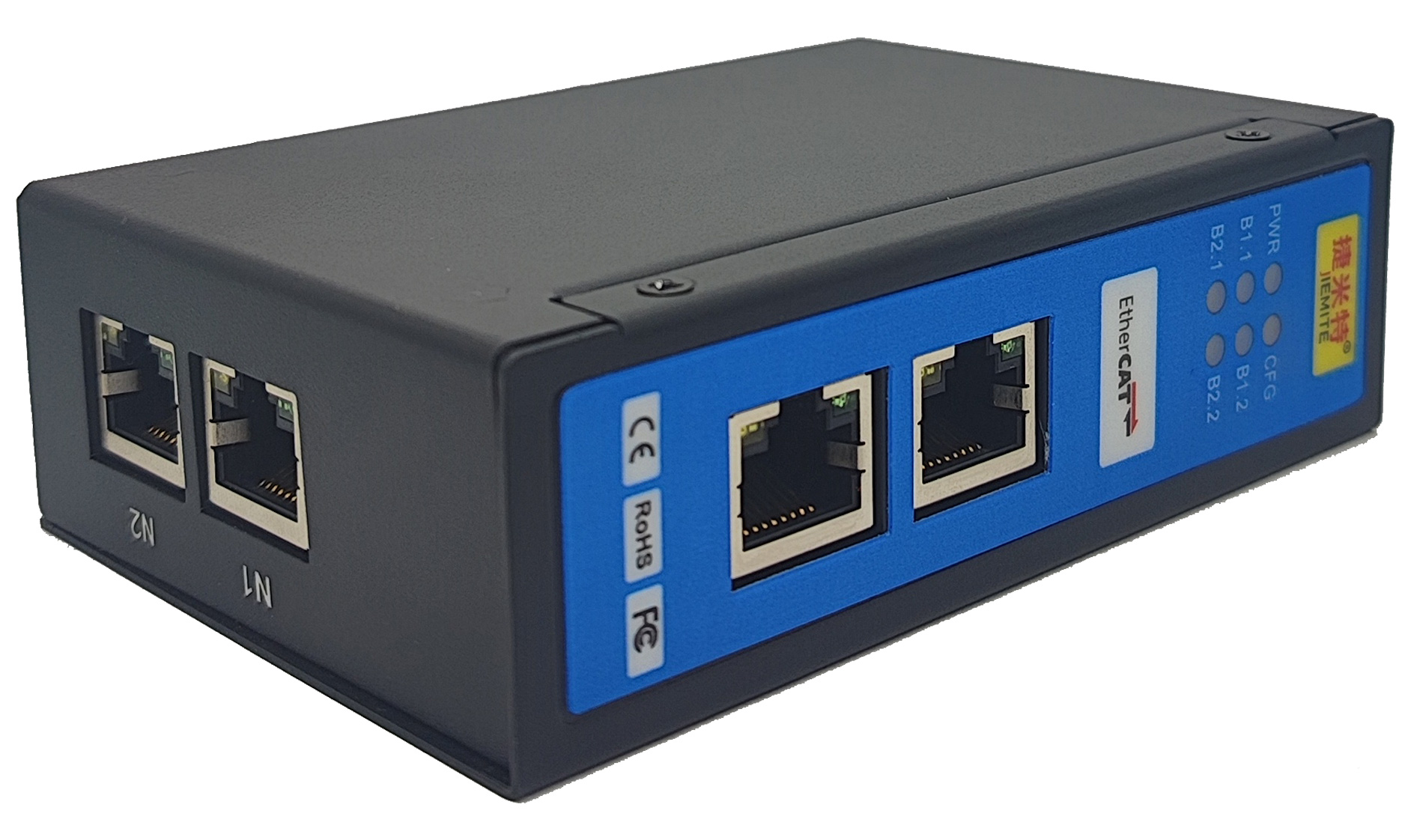

1.1    产品功能

JM-ECTM-EIP网关实现EtherNet/IP网络与EtherCAT网络之间的数据通讯，即EtherNet/IP和EtherCAT网络之间无缝内部连接。

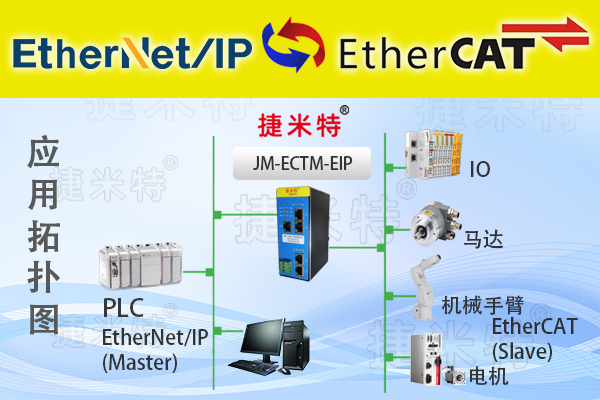

JM-ECTM-EIP网关产品拓扑图



1.2         产品特点

Ø 应用广泛：应用于EtherNet/IP接口主站控制器与EtherCAT从站电机通讯。

Ø 配置简单：用户不必了解EtherCAT和EtherNet/IP细节，只需要参考手册，根据要求就能配置网关，不需要复杂编程，即可在短时间内实现连接功能。

1.3         技术指标

Ø  ECTM-EIP在EtherNet/IP一侧为EtherNet/IP从站，在EtherCAT一侧为EtherCAT主站；

Ø  EtherNET/IP最多支持500个字节

Ø  支持CANopen over EtherCAT（CoE）协议：SDO上传和下载，SDO信息服务（访问CANopen对象字典），紧急情况请求；支持Ethernet over EtherCAT（EoE）协议（虚拟交换机）；支持Transfer over EtherCAT（FoE）协议；

Ø  支持DC – Synchronous、SM Synchronous模式

Ø  支持拓扑查看器、诊断检测、自动扫描

Ø  支持EtherNet/IP协议；

Ø  支持最大的输入字节数为1500字节，最大的输出字节为1500字节；

Ø  供电：24VDC(±5％)，最大功率3.5W ；

Ø  工作环境温度：-25～55℃，湿度≤95%；

Ø  外形尺寸：34mm（宽）×110mm（高）×70mm（厚） ；

Ø  安装方式：35mm导轨；

Ø  防护等级：IP20；



2  安装

2.1      机械尺寸

尺寸：40mm（宽）×110mm（高）×74mm（深）

2.2  安装方法

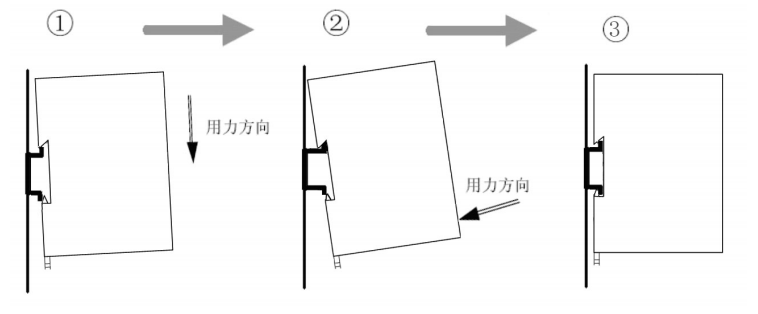

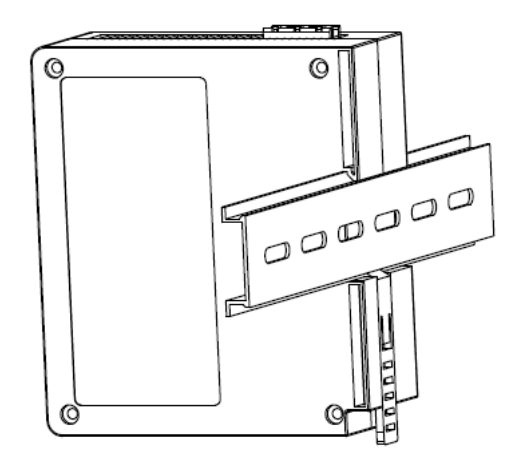

35mm DIN 导轨安装
