1、产品功能

        JM-EIP-ECAT是自主研发的一款ETHERNET/IP从站功能的通讯网关。该产品主要功能是将ETHERNET/IP网络和ETHERCAT网络连接起来。

        JM-EIP-ECAT连接到ETHERNET/IP总线中做为从站使用，连接到ETHERCAT 总线中做为从站使用。

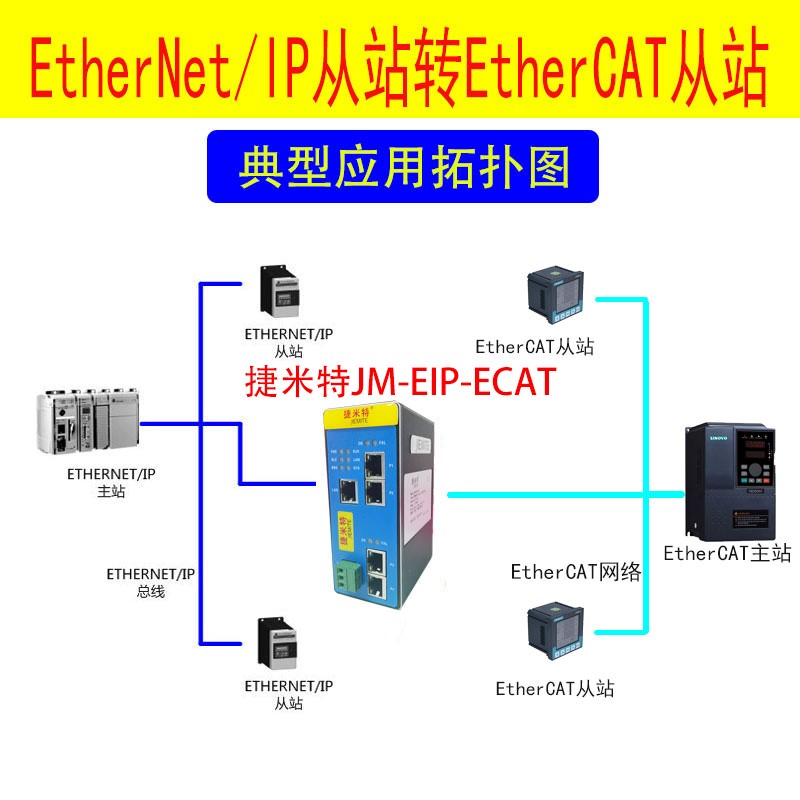

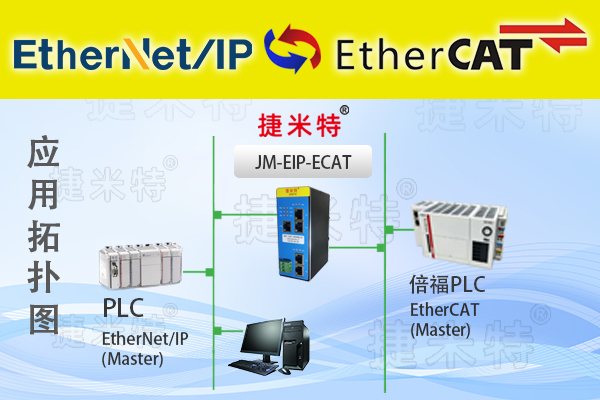

 2、拓扑图

ETHERNET/IP技术参数

网关做为ETHERNET/IP网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士等品牌的 PLC。

以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

支持 ODVA 标准EtherNet/IP通信协议。

输入输出字节数：输入字节数最大490 Bytes、输出字节数最大490 Bytes。

网关做为ETHERCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

带 2 个 RJ45 以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

支持的最大PDO长度，inputs 和outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。
