1. 产品功能

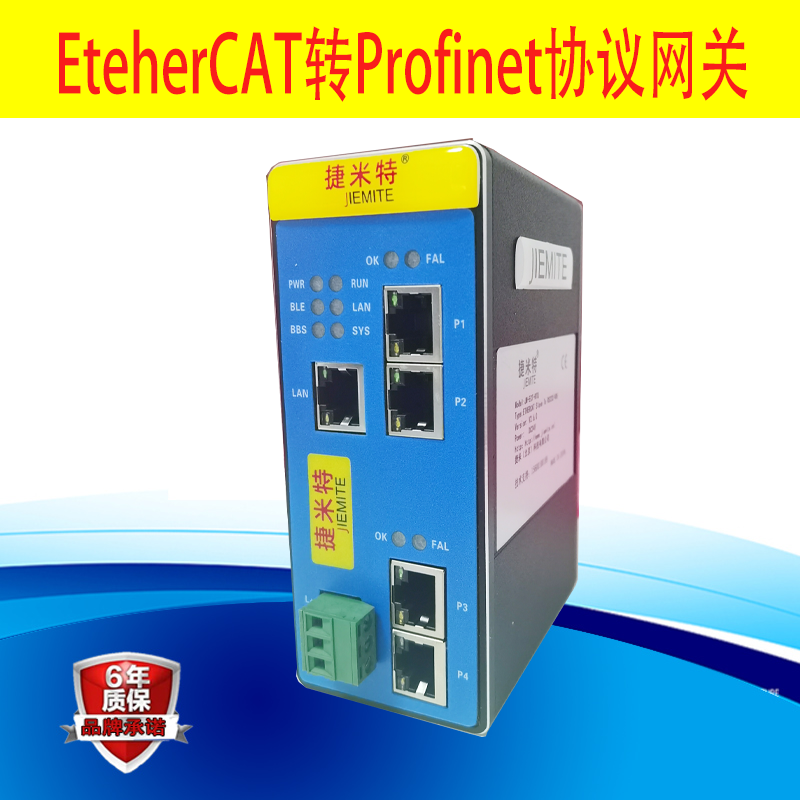

JM-ECAT-PN 是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将 PROFINET 网络和 ETHERCAT 网络连接起来。

JM-ECAT-PN连接到 PROFINET 总线中做为从站使用，连接到 ETHERCAT 总线中做为从站使用。

2. JM-ECAT-PN产品拓扑图:

    3. 技术参数

    3.1PROFINET 技术参数

• 网关做为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
• 适应 PROFINET V2.3 协议，采用实时（RT）通讯功能，符合： GB/T 251052014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》，IEC 611585-10：2007，IDT。

    3.2ETHERCAT 技术参数

• 网关做为 ETHERCAT 网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
• 带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。
• 支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。

     4. 产品尺寸图



    5. 端子说明

      3PIN 端子 L+：电源 24V

     3PIN 端子 M：电源 0V

     3PIN 端子 PE：保护地

     网口 LAN：网关下载口，本产品不使用

     网口 P1 和 P2 接口：PROFINET 接口

     网口 P3：ETHERCAT输入接口

     网口 P4：ETHERCAT输出接口



6. 协议转换原理

网关分别从 PROFINET 一侧和 ETHERCAT 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。
