详细介绍
JM-ECAT-ECAT是自主研发的一款ETHERCAT从站功能的通讯网关。该产品主要功能是将2个ETHERCAT网络连接起来。
本网关连接到ETHERCAT总线中做为从站使用。
产品参数
l 网关做为技术参数
ETHERCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
l 带2
个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。l支持的最大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。
电气参数
◆ 电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
◆ 工作环境：-25～55℃，湿度≤95%
◆ 防护等级：IP20

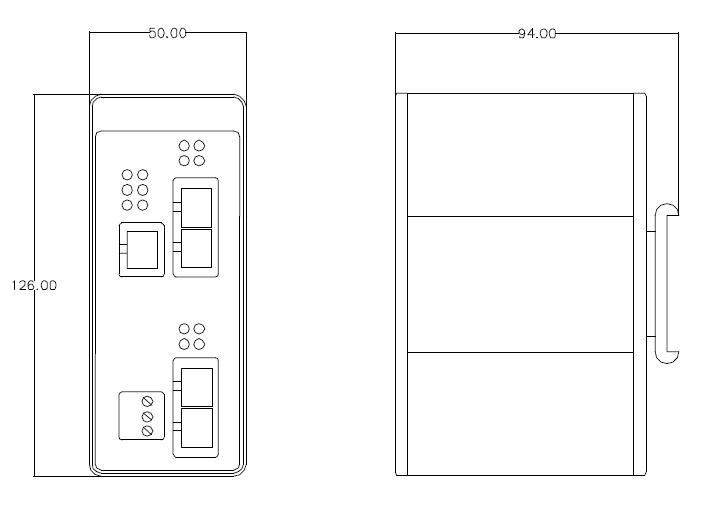

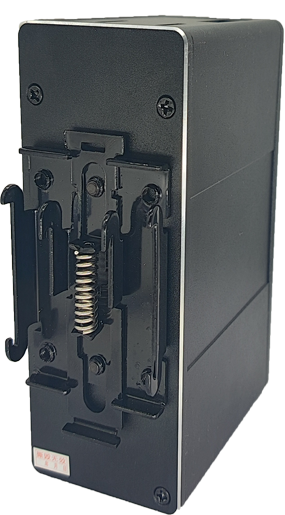

◆ 安装方式：35mm 导轨
◆ 重量：500g
接口及指示灯说明
3PIN端子L+：电源24V
3PIN端子M：电源0V
3PIN端子PE：保护地
网口LAN：网关下载口，本产品不使用
网口P1和P2接口：ETHERCAT接口1
网口P3和P4接口：ETHERCAT接口2
|
标识 |
颜色 |
定义 |
|
PWR |
绿色 |
网关内部电源正常 |
|
OK |
黄色 |
ETHERCAT1通讯正常 |
|
FAL |
红色 |
ETHERCAT1通讯断线 |
|
OK |
黄色 |
ETHERCAT2通讯正常 |
|
FAL |
红色 |
ETHERCAT2通讯断线 |
|

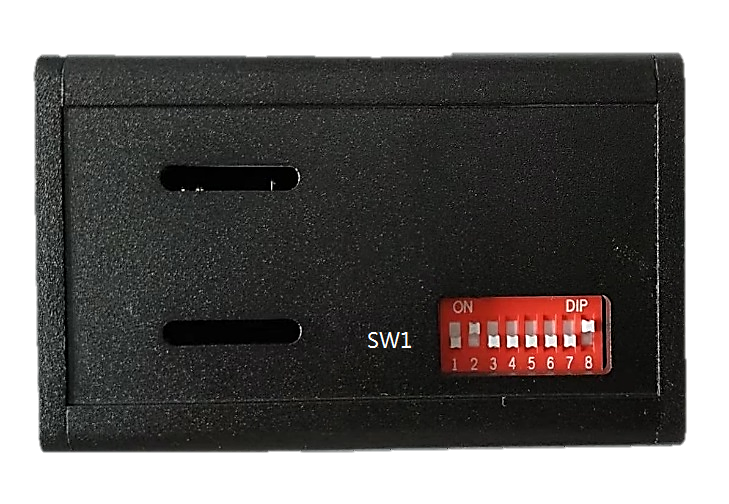

标识 |
拨位 |
定义 |
|
SW1 |
Bit1~Bit7 |
预留，全部拨到OFF |
|
Bit8 |
网关设置状态： ON：网关处于设置状态，用户可以设置网关的配置信息 OFF：网关处于运行状态。 |

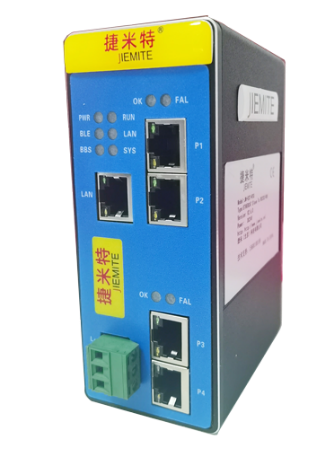

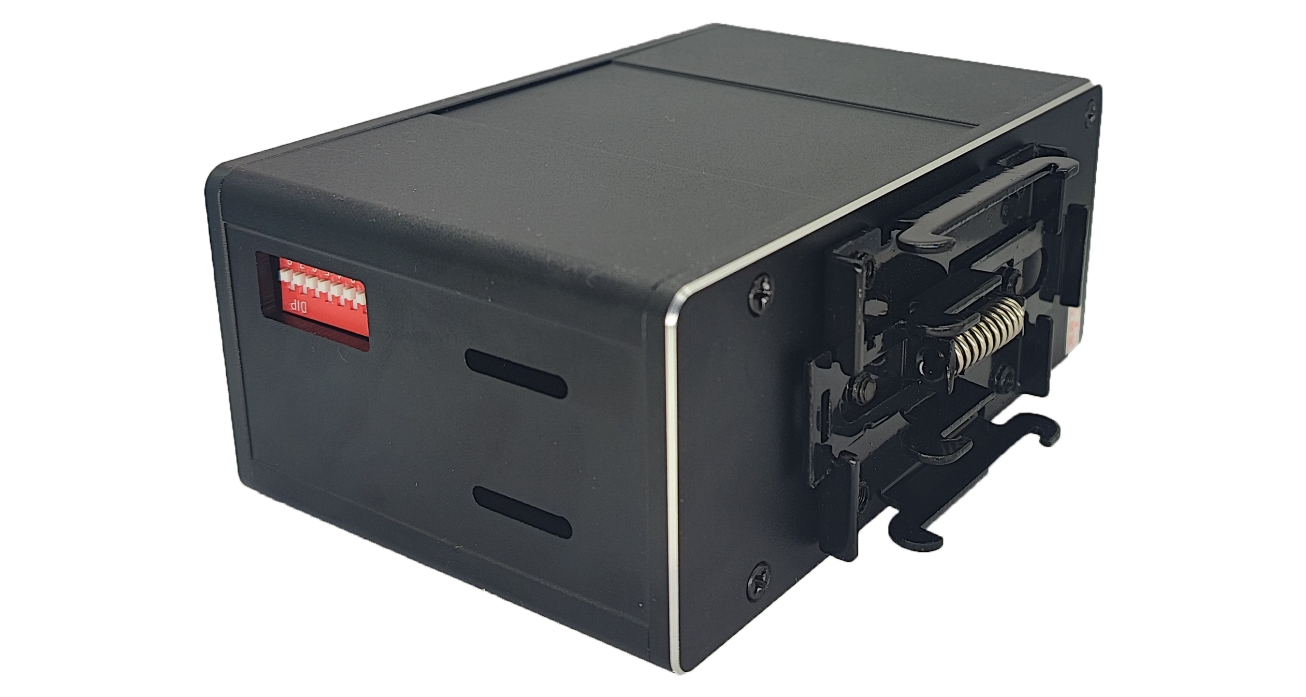

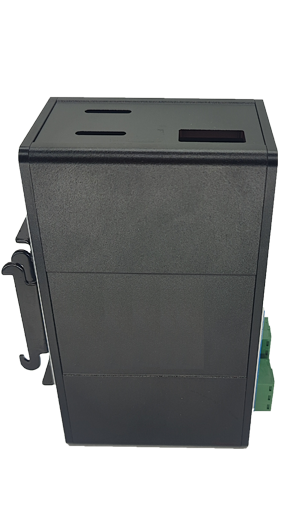

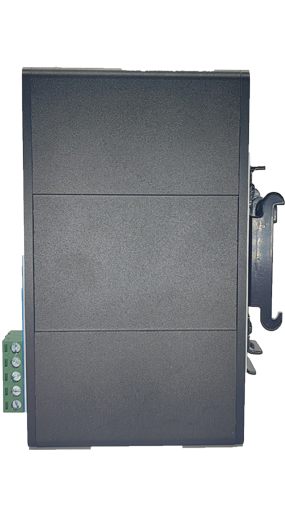

产品展示图
