产品介绍

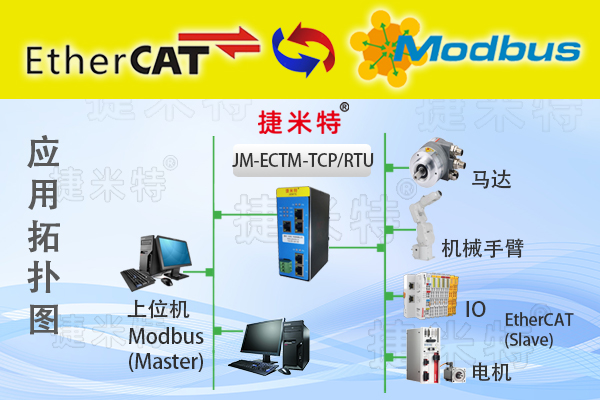

JM-ECTM-TCP 是自主研发的一款 ETHERCAT 主站功能的通讯网关。该产品主要功能是将 ETHERCAT 网络和 MODBUS-TCP 网络连接起来。
本网关连接到 ETHERCAT 总线中做为主站使用，连接到 MODBUS-TCP 总线中做为主站或从站使用。
产品参数
技术参数
l 网关做为 ETHERCAT 网络的主站，可以连接伺服控制器、IO模块等各种从站设备。
l 支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。
u 网关的 MODBUS 接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选一工作。
u 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能。
u 网关作为 MODBUS 主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。
|
站号： |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
端口： |
10001 |
10002 |
10003 |
10004 |
10005 |
10006 |
10007 |
10008 |
u 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。
u 网关作为 MODBUS 从站，端口号支持 501~504。
◆ 电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
◆ 工作环境：-25～55℃，湿度≤95%
◆ 防护等级：IP20
◆ 安装方式：35mm 导轨
◆ 重量：500g
接口及指示灯说明
3PIN 端子 L+：电源 24V 3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V 3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地 3PIN 端子 PE：保护地
网口 LAN：网关下载配置口 主站ETHERNET口：以太网配置接口
网口 P1：ETHERCAT 输入接口 （需与电脑连接）
网口 P2：ETHERCAT 输出接口 主站ETHERCAT口：ETHERCAT 输出
网口 P3：MODBUS-TCP 接口 接口（需与网口P1连接）
|
标识 |
颜色 |
定义 | |
|
PWR |
绿色 |
网关内部电源正常 | |
|
LAN |
绿色 |
网关处于配置状态，可以通过 LAN 接口下载配置 | |
|
OK |
黄色 |
ETHERCAT 通讯正常 | |
|
FAL |
红色 |
ETHERCAT 通讯断线 | |
|
OK |
绿色 |
闪烁时表示 MODBUS-TCP 接口正在收发数据 | |
|
RUN |
黄色 |
系统当前运行状态，运行时灯亮，停机时灯灭 | |
|
ERR |
红色 |
主站系统故障 | |
|
BAT |
红色 |
电池错误 | |
|
BF |
红色 |
ETHERCAT总线错误 |
拨码说明
|
标识 |
拨位 |
定义 |
|
SW1 MODBUS 功能 |
Bit1 |
MODBUS 主从设置： ON：网关做为 MODBUS 主站（客户端）工作 OFF：网关做为 MODBUS 从站（服务器）工作 |
|
Bit2 |
协议设置：本产品固定拨到 ON ON：网关按照 MODBUS 协议工作 OFF：保留 | |
|
Bit3 |
恢复出厂设置：拨到 ON，给产品上电，维持 5~10 秒，网关完成复位操作。拨到 OFF，网关重新上电，再次正常工作。 | |
|
Bit4~Bit6 |
预留，拨到 OFF | |
|
Bit7 |
数据排序模式： ON： 数据反序模式 OFF：数据正序模式 | |
|
Bit8 |
网关设置状态： ON：网关处于设置状态，用户可以设置网关的配置信息 OFF：网关处于运行状态。 |

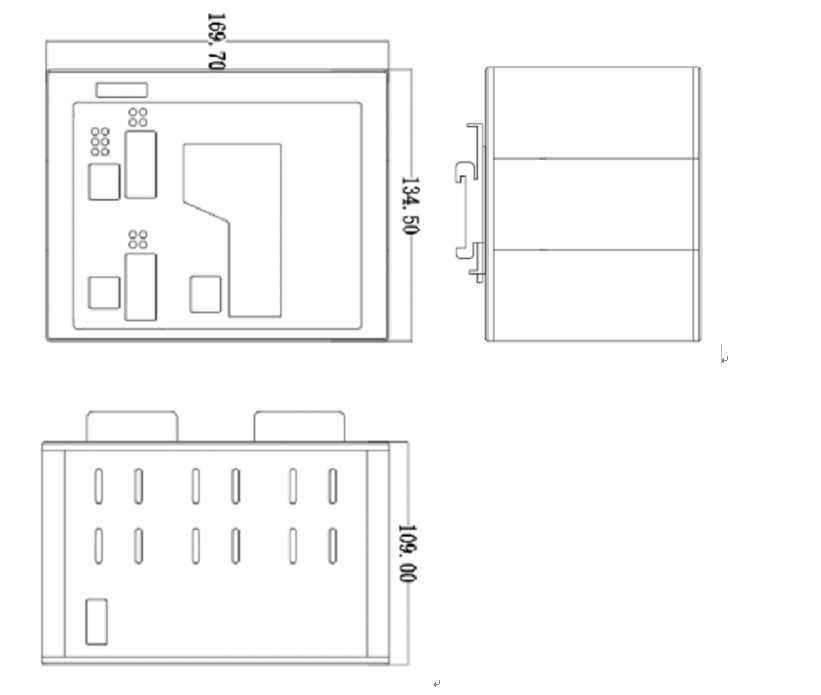

产品外围尺寸：宽169.7mm*高134.5mm*厚109mm
产品展示图
